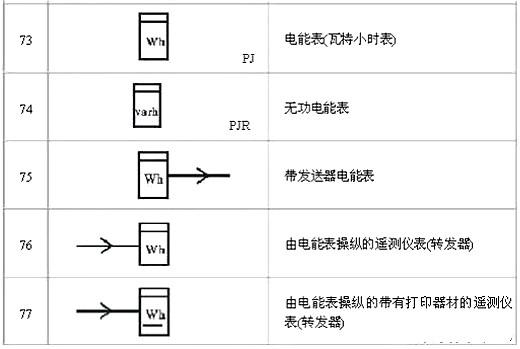

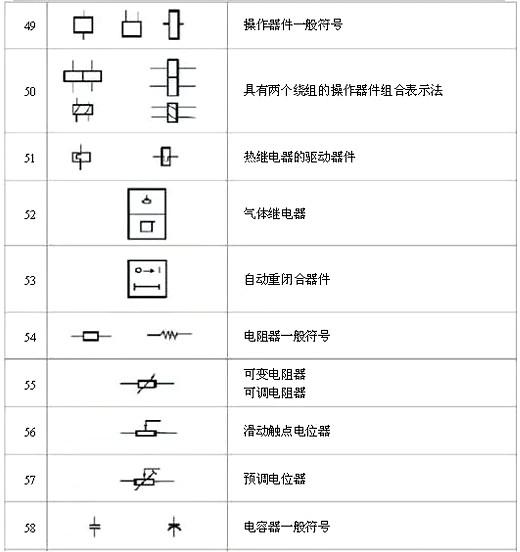

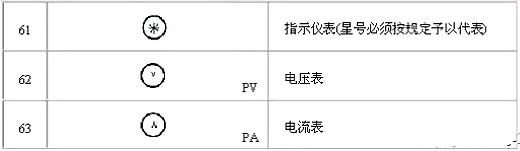

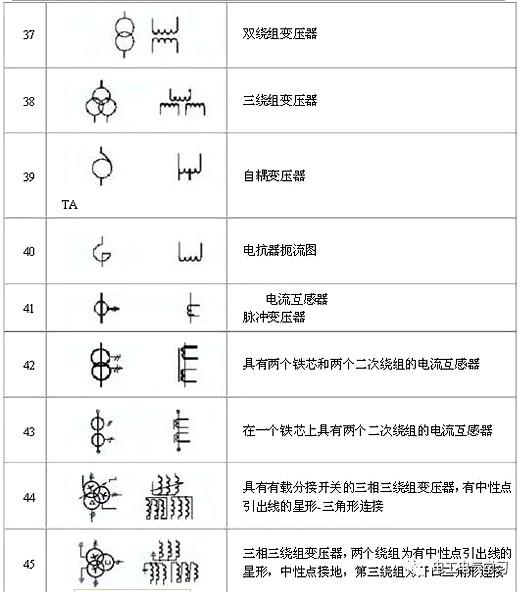

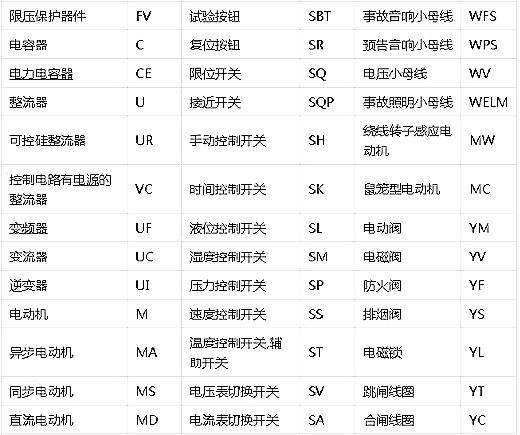

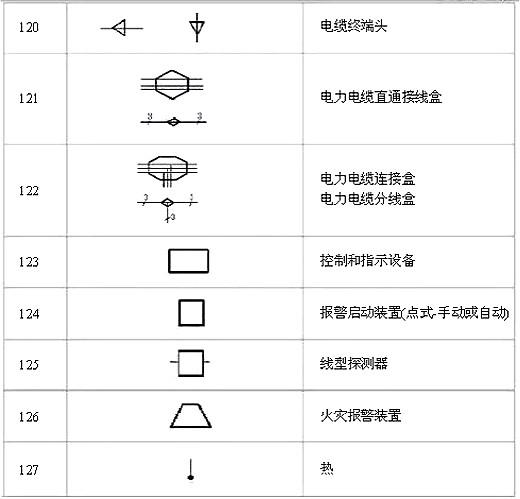

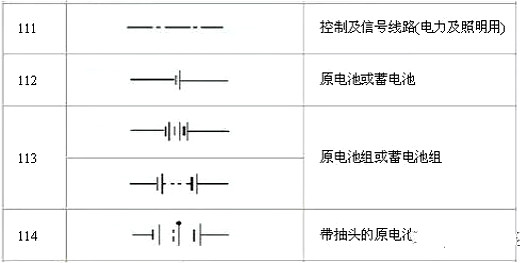

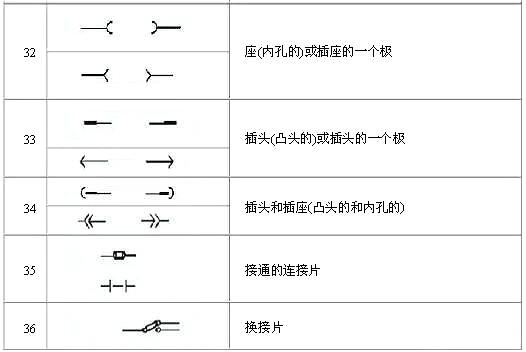

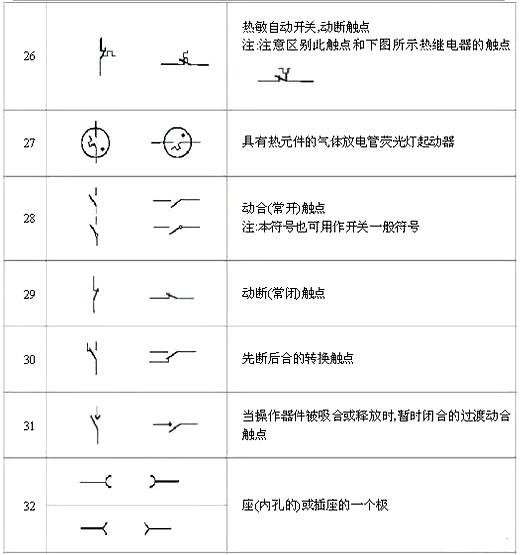

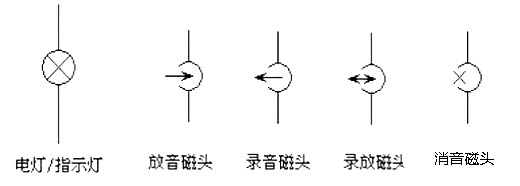

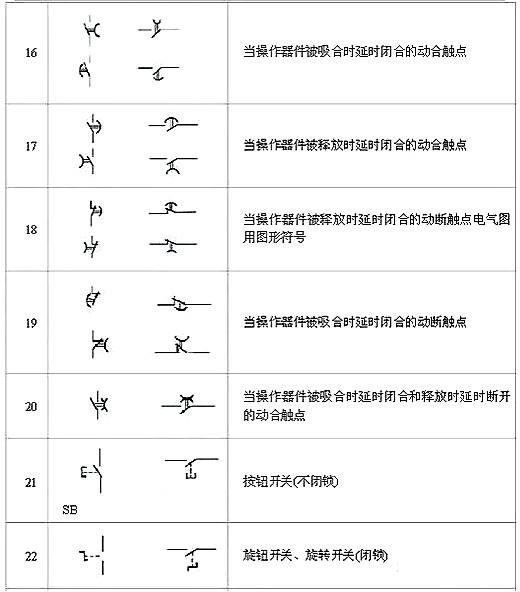

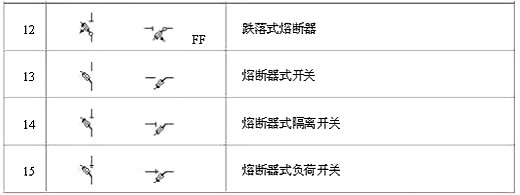

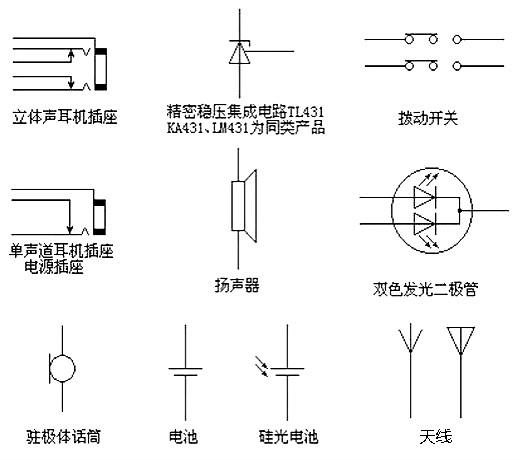

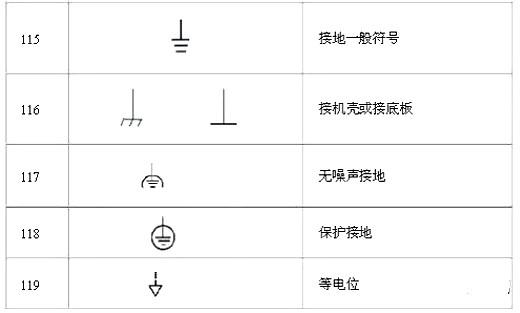

电路图主要由元件符号、连线、结点、注释四大部分组成。元件符号表示实际电路中的元件，它的形状与实际的元件不一定相似，甚至完全不一样。但是它一般都表示出了元件的特点，而且引脚的数目都和实际元件保持一致。 连线表示的是实际电路中的导线，在原理图中虽然是一根线，但在常用的印刷电路板中往往不是线而是各种形状的铜箔块，就像收音机原理图中的许多连线在印刷电路板图中并不一定都是线形的，也可以是一定形状的铜膜。 结点表示几个元件引脚或几条导线之间相互的连接关系。所有和结点相连的元件引脚、导线，不论数目多少，都是导通的。 注释在电路图中是十分重要的，电路图中所有的文字都可以归入注释—类。细看以上各图就会发现，在电路图的各个地方都有注释存在，它们被用来说明元件的型号、名称等等。

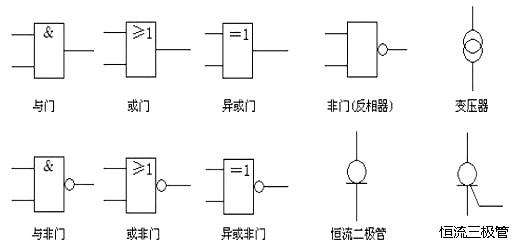

电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
