led应急灯在正常情况下，应急灯处于待机状态，由电源供电。一旦正常供电中断，应急灯会自动切换到备用电源上工作。备用电源通常为蓄电池或超级电容器。当主电源中断后，应急灯通过电路检测到信号，并将备用电源接通，使灯泡或led发光，以提供紧急照明。
为了实现自动切换和控制，应急灯通常配备了智能控制电路和传感器。传感器可以检测到主电源故障，并发送信号给控制电路。控制电路根据接收到的信号，控制电源切换和灯光的开关。在正常供电恢复后，应急灯会自动切换回主电源，并恢复待机状态进行充电。

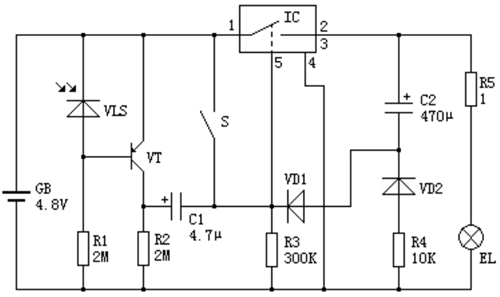

自动应急灯电路由光控灯电路、电子开关电路和延时照明电路组成。在白天或晚上有灯光时，光敏二极管VLS受光照射而呈低阻状态，VT截止，IC内部的电子开关因⑤脚电压为0V而处于关短状态，EL不亮。此时整机的耗电极低。当夜晚光线由强逐渐变弱时，VLS的内阻也开始缓慢的增大，VT由截止转入导通状态，R2_ 上的电压也逐渐增大，但由于C1的隔直流作用，此缓慢变化的电压仍不能使IC的⑤脚电压高于1.6V， 故EL仍不会点亮。
若晚上关灯或停电时，光线突然变得很弱，则VLS呈高阻状态，VT迅速饱和导通，在R2_上产生较大的电压降。由于C1.上电压不能突变，故在IC的⑤脚上产生一个大于1.6V的触发电压，使IC内部的电子开关接通, EL通电点亮。与此同时, +4.8V电压通过R3、VD1和IC对C2充电，以保证即使VT截止，IC的⑤脚仍会有1.6V 以上的电压，IC内部的电子开关仍维持接通状态，EL仍维持点亮。随着C2的充电，IC的⑤脚电压逐渐降低，当该电压低于1.6V时，IC内部的电子开关关断，EL熄灭，C2通过R5、EL、R4和VD2放电，为下次工作做准备。若将S接通，该应急灯可用于停电时的连续照明。
应急灯在某些情况下非常重要，传统的应急灯采用荧光灯管作为光源，因此最多可提供2小时至3小时的照明。当我们使用白色 LED 代替荧光灯管时，它的发光时间大约可达 7 小时。

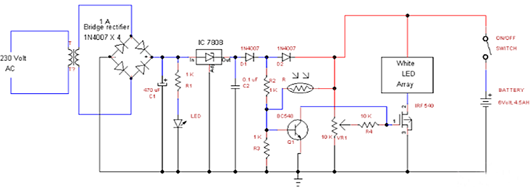

电路由降压变压器（9-0-9V）构成，降压后的交流电压由1安培桥式整流器（也可以使用桥式整流模块）进行整流，与电阻R1连接的LED给出有关输出直流电压的状态桥式整流器。通过使用正调节器 IC 7808，可以调节直流电压，并将该调节后的电源馈入光传感电路。光传感电路使用普通的5mm LDR来检测光线，该LDR 在感觉亮时提供低电阻，在感觉暗时提供高电阻，LDR 的感应电平可以通过VR1 10KΩ 可变电阻来改变。
在白天，LDR 允许通过它向 Q1 晶体管基极供电，因此 Q1 晶体管导通并将 MOSFET 栅极端子接地，从而使 LED 阵列与直流偏置接地电源断开。当黑暗条件到来时，LDR 会阻止电流流过它，以便 Q1 晶体管基极接收不会导通晶体管的最小电压。因此，Q1 晶体管保持关闭状态，集电极和发射极之间没有电流流动，发射极开路。 MOSFET 的栅极端没有电压，因此漏极和源极端子之间产生电流，从而使 LED 阵列发光，断电时将电池（6 V，4.5Ah）跨接在偏压上，由电池提供电源到电路。
