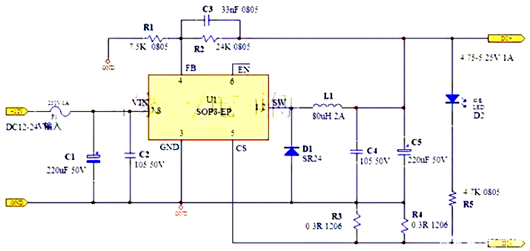

车载USB充电器电路是一个典型的降压式变换电路（BUCK电路），DC-DC的降压电路。
输入电压
车载USB充电器是插在汽车的点烟器上工作的 ，点烟器的直流电压是由汽车上蓄电池供应的。小轿车、SUV点烟器上的电是压是DC12V，大型车点烟器上的电是压是DC24V。因此设计车载USB充电器输入电压要12-24VDC宽电压输入，以达到大小汽车通用。因此大家在选用时，要注意输入电压范围是否与车相符。如果电压不符，就会存在安全隐患，也会导致车载USB充电器不工作和容易损坏。
输入配保险管
当电路出现短路或电流过大时能在第一时间迅速切断充电器电路，以避免起火等不可控意外事件发生，保证汽车和人身安全始终是最重要的，提高安全防范用车意识。因此在选用时，要注意车载USB充电器是否具备输入短路保护。
集成电路U1
车载USB充电器电路核心是U1，SOP8-EP集成电路封装，SOP8-EP为常规SOP8类型下带散热PAD，集成电路底部带有散热片可以线路板大面积敷铜提高散热，因此具备2A的驱动能力。内置过流和短路保、过温度保护功能，具备恒压CV，恒流CC，过压保护OVP等功能，输出过压保护。这些功能在设计上要考虑周到，确保电路安全和电路工作可靠。因此大家在选用时，车载USB充电器要具备过流、电压、短路、过温保护功能，提高安全防范用车意识。

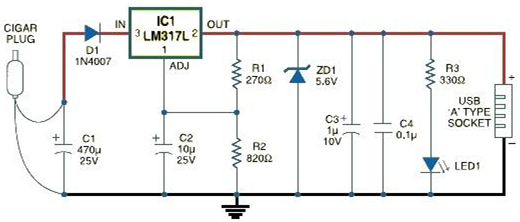

这是一个直流直流电源转换器，可以安全地将12V汽车电池电压转换为稳定的5V。该USB车载充电器电路可用于从汽车点烟器插座向需要5伏的便携式设备供电。该电路可以使用汽车的仪表板板点烟器插座为任何USB电源操作设备供电/充电。
点烟器插座提供的直流电源馈送到可调节的三针稳压器LM317L（IC1）。R1和R2电阻将IC1的输出调节至稳定的5V，可在“A”型母USB插座上使用。红色LED1指示输出状态，齐纳二极管ZD1用作高压保护器。
如电路图中看到的，电路非常简单，只需要几个常见的元件。因为这个电路不需要很多元件，所以可以把所有的元件都放在雪茄插头插座里。
