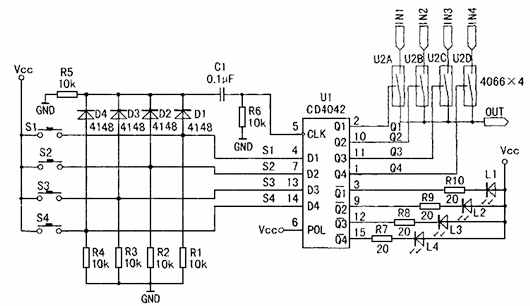

多路开关电路可以通过使用简单的电线轻松制作，但这里使用IC CD4042。该 IC 可以通过提供时钟脉冲在四个输出上锁存，因此我们将在四个不同位置使用四个不同按钮控制交流灯。

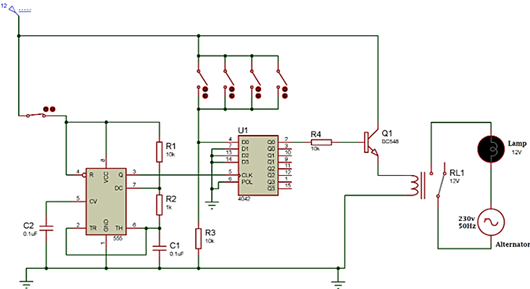

执行多路切换的方法有很多种。在此电路中，使用CD4042四通道触发器IC。我们使用非稳定模式下的NE555定时器IC为CD4042 IC的时钟输入端子供电。
有四个数据引脚（D0，D1，D2，D3），四个输出引脚（Q0，Q1，Q2，Q3）和四个反相输出引脚（Q0'，Q1'，Q2'，Q3'）。从这些中，我们使用数据引脚D0及其输出引脚Q0和Q0'，简单地说，只使用IC的一个触发器。
每当四个开关中的任何一个向数据引脚D0提供逻辑时，它都会在Q0上给出输出高电平，在Q0'上给出低电平输出。然后将继电器?？榱拥?Q0 输出引脚 2。当继电器触发时，灯泡或灯打开并保持ON状态，直到松开开关。您可以打开灯，为什么按下四个开关中的任何一个，这些开关实际上设置在不同的位置。通过松开按下的用于打开灯泡的相同开关，灯将关闭。
无需在电路中使用按钮，您可以使用Push On和OFF按钮在特定状态下锁存输出。
多路自锁互锁电子开关电路

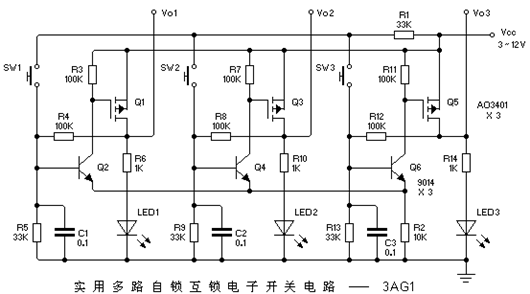

使用PMOS场管做电子开关，比较适合大电流输出。下面是使用PMOS场管的多路自锁互锁电子开关：
电路里R3 、R7 、R11取100K以上的电阻，100K ~ 1M 间选取，要求不高。
R1 、R5 、R9 、R13取值在33 ~ 47K 间。
PMOS 场管要用低导通电阻、低导通电压的。
这个电路是用来做音频切换的，贴图：
