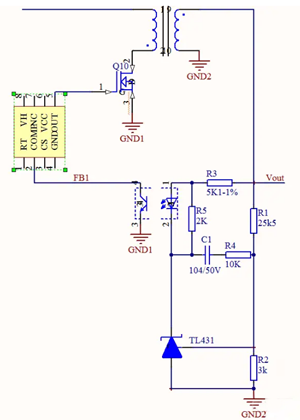

开关电源的稳压反馈通常都使用TL431和PC817，如输出电压要求不高，也可以使用稳压二极管和PC817，下面是典型应用图。
此处光耦主要起到两个作用：反馈和隔离。
这里应用的光耦为线性光耦（普通光电耦合器只能传输数字信号，不适合传输模拟信号。线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。
动态过程分析：
Vo输出电压增大→TL431参考极电压增大→TL431阴极与阳极压降降低、电流增大→光耦初级电流增大→光耦次级电流增大→FB脚电压升高→电源管理芯片降低MOS管的占空比→Vo输出电压减小。反之亦然，如此保障输出电压平稳。
参数选择：
R1和R2配置输出电压，取值过小，待机功耗过大，取值过大，无法满足TL431参考输入端电流要求，一般R1取值几K，R2取值在几K到几十K。
C1与R4串接于TL431控制端和输出端，用来压制低频（100Hz）纹波和提高输出调整率。
R5的作用是对TL431额外注入一个电流，避免TL431因注入电流过小而不能正常工作，实际上如适当选取电阻值R3，电阻R5可以省略。

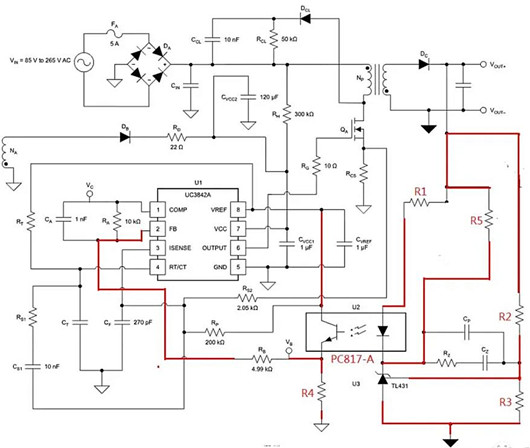

开关电源的电压反馈电路，TL431配合光耦实例设计，整体电路如下：

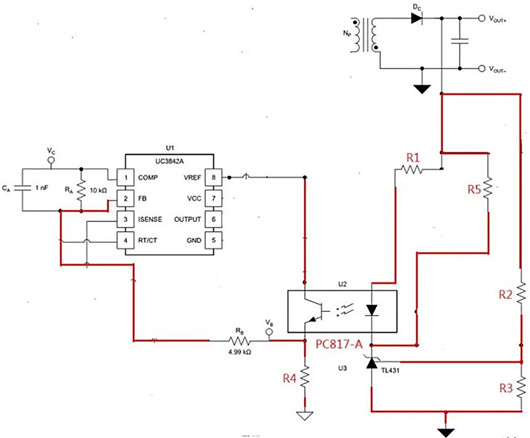

影响电压反馈的电子元器件已经用红色符号标出，电路已经使用红色线标出。
电压反馈部分
在分析电路前需要注意的关键点
1.光耦的输入端（二极管端）的电流增大会致使输出端导通程度增大（既流过的电流增大）。
2.光耦的输入和输出端的电流遵循比值（光耦的CTR）。
3.输入TL431的参考极REF的电压增大，K极到A极导通程度会增大。

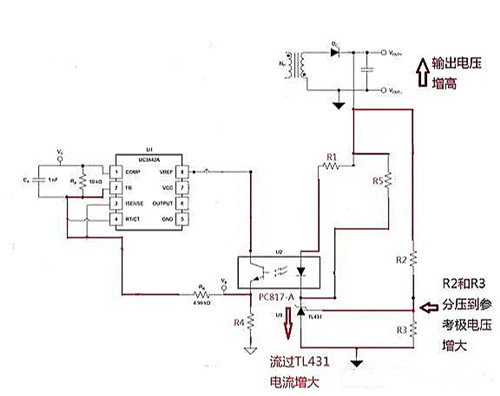

从上面的关键点里我们知道，只要参考极的电压升高，TL431的K极到A极的导通电流就会增大。
从电路图中可以看到，电阻R1和光耦PC817的输入端串联后和R5并联，再和TL431串联。

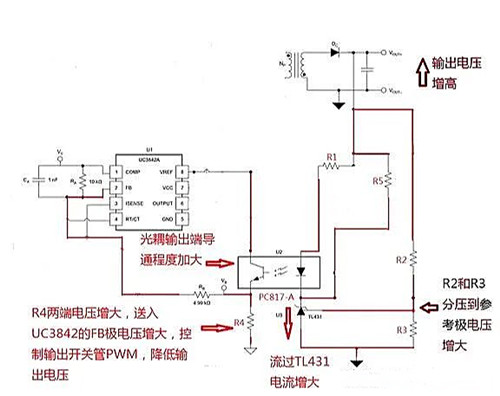

TL431的导通电流增大，光耦输入端电流也会增大，输出端电流增大，R4电压增大，PWM占空比降低。
光耦导通程度增大
反之输出电压低于设定电压，光耦导通程度降低，UC3842就会提高PWM占空比。
