彩灯控制电路原理图

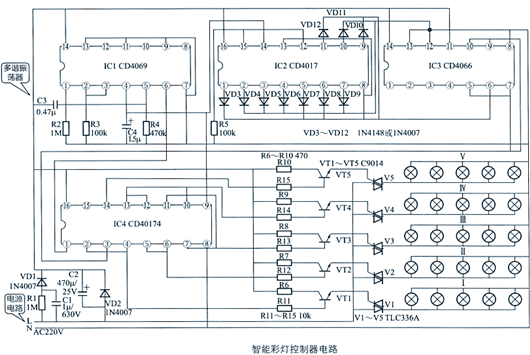

这款控制器能够逐行递增点亮五路彩灯，并在熄灭时逐行递减，从而创造出平面上色彩流动的绚丽场景。其电路设计如图所示，主要包含非门IC1（CCD4069）、计数/时序分配电路IC2（CCD4017）、模拟电子开关IC3（CCD4066）以及D触发器IC4（CCD40174）等关键组件。

彩灯控制电路

CD4069中的非门Fl、F2与外接电阻R2、R3和电容C4共同构成了一个多谐振荡器，它能够产生大约3Hz的脉冲方波。这些脉冲方波被提供给CD4017作为计数的脉冲，同时也为CD40174提供移位脉冲。其中，电阻R3和电容C4是振荡频率的设定元件，通过改变它们的参数，可以调整振荡信号的频率，进而控制彩灯色彩的流动速度，实现不同的视觉效果。此外，CD4069中的非门F3还充当了CD40174复位信号的倒相器。

彩灯控制电路设计

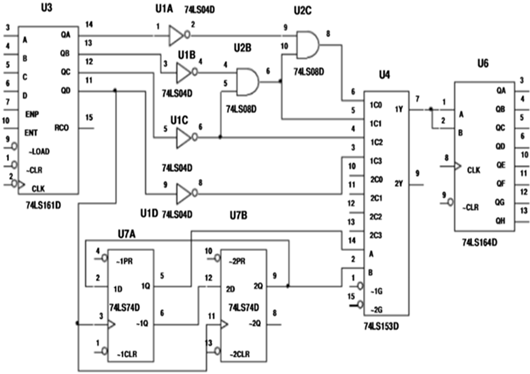

由两个555构成两个时钟电路，由模十六计数器和组合逻辑门构成四种码产生电路，由双D触发器和数据选择器构成开关电路，由移位寄存器和八个彩灯构成输出电路，一个时钟控制模十六计数器和移位寄存器，另一个时钟控制双D触发器。

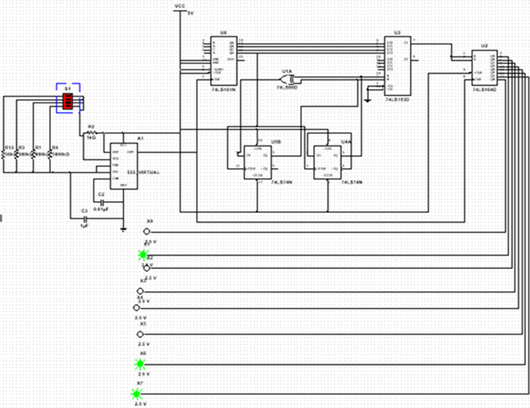

将各单元电路组织起来就得到了系统电路图，本电路图设计简单、结构清晰，可分为四种码产生电路、开关电路、输出电路和时钟电路这四个模块。四种码产生电路由模十六计数器和组合逻辑门构成，开关电路由双D触发器和数据选择器构成，输出电路由移位寄存器和彩灯构成，时钟电路由两个555构成。通过改变多谐振荡器的电阻可改变彩灯流动的速度和各花样持续的时间，实现了彩灯花样的动态变化，增强了控制器的灵活性。用模十六计数器74LS161的输出端的最高位Q作为双D触发器的时钟，可以少用一个555定时器。计数器每计八个数，Q由低电平变为高电平，双D触发D器的状态改变，四选一数据选择器74LS153选择下一种码输出，彩灯变为另一种花样，以后四种花样循环改变。

彩灯控制电路
