QFN和DFN封装工艺介绍-KIA MOS管
信息来源：本站 日期：2025-03-25
DFN封装和QFN封装都是无引脚表面贴装封装结构，具有现代底部排放和顶部嵌入式封装的特点，它们都具有体积小、易于集成、一致性好、小型化、轻量化和薄型化等优点，它们的底部通常具有较好的导热性能，能够有效地散发热量，提高芯片的可靠性和稳定性能，两者均有良好的电气性能，均匀的信号传输路径，低功耗。
DFN封装和QFN封装的区别有哪些？
封装焊盘分布位置不同
DFN封装的焊盘分布在芯片四周，而QFN封装的焊盘集中在芯片底部。
焊接结构与底部材料的不同
QFN封装通常无铅焊接结构，产品具有更低电感、低容抗等特点。QFN封装的底部为一般为铜质材料，具有更好的导热性能和电性能，能够有效地散发热量。
封装的边长范围不同
DFN封装的形状更加纤薄，常用的宽度通常不到1mm，而QFN封装的边长范围一般在2-7mm之间。
部分应用场景不同
DFN封装在高频、高速、高精度等需求市场得到广泛运用。在5G通信中的天线体，通常使用DFN封装器件，医疗、工业、汽车等应用的传感器、照明驱动芯片、打印机传感器等很多用DFN封装。
QFN封装的特性更适用于功率放大器、电池充电管理芯片、自动控制设备类芯片以及娱乐电子产品等，其紧凑的尺寸和高集成度的特性非常实用。

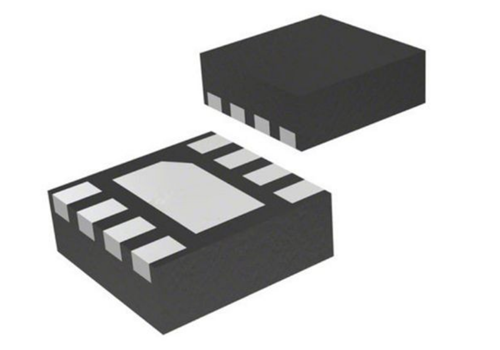

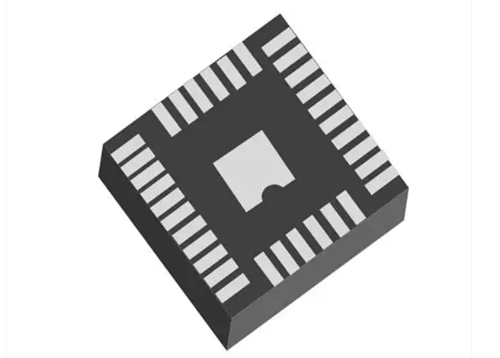

此外，DFN封装和QFN封装的形状有些许差别，DFN封装通常管脚分布在封装体两边且整体外观为矩形，而QFN封装的管脚分布在封装体四边且整体外观为方形。
QFN和DFN封装工艺步骤：
芯片切割：使用划片机等设备将芯片从硅晶圆上切割分离出来。
芯片贴装：将切割下来的芯片粘贴到双框架芯片封装的基板上。
引脚连接：通过引脚焊盘将芯片的电路与基板的电路进行连接。
模封加工：将双框架芯片封装模封在树脂等材料中，实现防水、防尘等保护。
切边加工：将双框架芯片封装的边缘进行切割加工，保证封装的尺寸和形状符合要求。
QFN和DFN封装工艺制程流程：
1.基板制备：选择合适的基板材料，进行表面处理，如防焊处理等。
2.芯片前处理：对芯片进行前处理，包括切割、磨边、去胶等。
3.焊盘制备：在基板上制备焊盘，常用的方法有电镀、印刷、喷涂等。
4.芯片定位：将芯片精确定位在基板上，通常采用自动化设备进行精确定位。
5.芯片焊接：将芯片与焊盘进行焊接，常用的方法有热压焊、回流焊等。
6.后处理：对焊接后的封装进行清洗、检测、包装等后续处理。
