肖特基二极管和PN结二极管的区别详解-KIA MOS管
信息来源：本站 日期：2025-03-25
肖特基二极管
肖特基二极管是由半导体和金属接触形成的肖特基势垒。
肖特基二极管的导电机制依赖于金属-半导体界面上的势垒，主要依赖于多子（电子或空穴）的注入和抽取。
PN结二极管
PN结二极管由N型和P型半导体材料构成，通过它们的接触形成PN结。
PN结二极管在正向偏置时，电子和空穴在PN结附近复合，形成电流；在反向偏置时，PN结阻止电流流动。

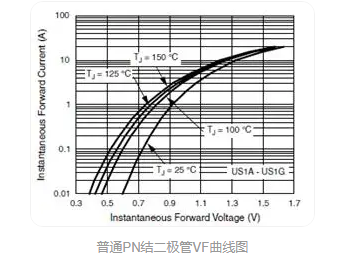

正向压降：SBD具有较低的正向导通电压，一般为0.3V左右；而PN结硅二极管正向导通电压为0.7V左右。肖特基二极管的正向导通电压通常低于PN结二极管，这意味着在正向导通时，肖特基二极管的功耗更低。

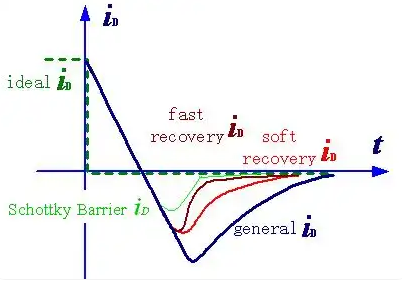

反向恢复时间：肖特基二极管的反向恢复时间比PN结二极管短，这使得它们在快速切换电路中更为适用。
热性能：肖特基二极管由于金属-半导体接触，可能在高温下性能更优，而PN结二极管可能需要更复杂的散热设计。
漏电流：由于存在镜像势垒降低和隧道电流的效应，就使得肖特基二极管在反向阻断状态下，其漏电流要比PN结二极管要大很多。
耐压：肖特基二极管通常设计用于低压应用，而PN结二极管可以设计用于更广泛的电压范围。
速度：肖特基二极管由于没有存储电荷，因此具有更快的开关速度，适合高频应用。
噪声：肖特基二极管在开关过程中产生的噪声较低，这使得它们在需要低噪声的应用中更为合适。
成本：在没有速度和压降要求的情况下，PN结二极管通常更便宜，因为它们的生产工艺更为成熟和成本较低。
应用：肖特基二极管常用于电源转换器、高速开关电路和低压应用，而PN结二极管则适用于信号整流、开关电源中的整流器等。
