电机控制器是一种集成了微处理器、功率电子器件、传感器、驱动电路等元件的智能控制设备。它能够根据输入信号，对电机的运行状态进行实时监控和调整，以满足不同应用场景的需求。
电机控制器的主要功能
启动控制：实现电机的平稳启动，避免启动时的电流冲击。
调速控制：根据输入信号，调整电机的转速，实现精确调速。
转矩控制：根据负载变化，调整电机的输出转矩，保证系统的稳定运行。
方向控制：实现电机正反转的切换，满足不同方向的运行需求。
保护功能：具备过载、过热、过压等保护功能，确保电机的安全运行。

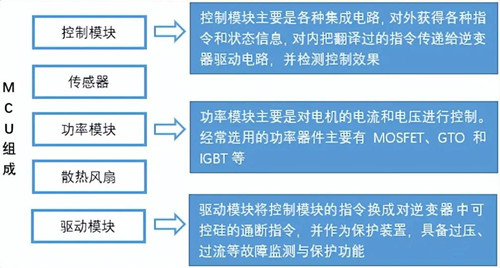

电机控制器主要组成部分
1、电子控制模块(ElectronicController)
电子控制模块包括硬件电路和相应的控制软件。硬件电路主要包括微处理器及其最小系统、对电机电流，电压，转速，温度等状态的监测电路、各种硬件保护电路，以及与整车控制器、电池管理系统等外部控制单元数据交互的通信电路。控制软件根据不同类型电机的特点实现相应的控制算法。
2、驱动器(Driver)
驱动器将微控制器对电机的控制信号转换为驱动功率变换器的驱动信号，并实现功率信号和控制信号的隔离。
3、功率变换模块(PowerConverter )
功率变换模块对电机电流进行控制。电动汽车经常使用的功率器件有大功率晶体管、门极可关断晶闸管、功率场效应管、绝缘栅双极晶体管以及智能功率模块等。
电机控制器的工作原理
输入信号处理：电机控制器接收来自外部的控制信号，如模拟信号、数字信号等。这些信号经过处理后，用于控制电机的运行状态。
微处理器控制：微处理器是电机控制器的核心部件，负责处理输入信号，生成控制指令，并通过通信接口与其他系统进行交互。
功率电子器件控制：功率电子器件是电机控制器的关键部件，负责将控制指令转换为电机所需的电压和电流。常见的功率电子器件有晶体管、MOSFET、IGBT等。
传感器检测：传感器用于实时监测电机的运行状态，如温度、转速、电流等。这些信息被反馈到微处理器，用于调整控制策略。
驱动电路：驱动电路负责将微处理器生成的控制指令转换为功率电子器件所需的驱动信号。

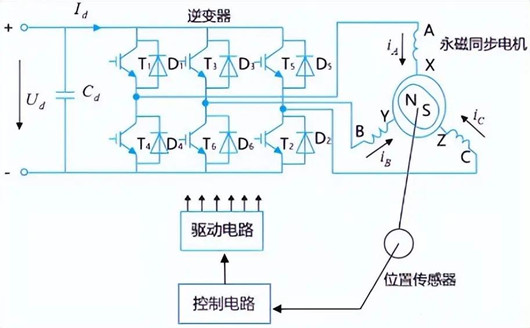

在驱动电机系统中，电机控制器对所有的输入信号进行处理，根据位置传感器检测到转子位置信号，经处理后得到电机实际转速信号；根据挡位、加速、制动踏板等信号，处理后得到电机的需求转速；并通过矢量控制，得到 PWM 发生器的输入信号，通过驱动电路产生控制逆变器功率元件（IGBT）导通和断开的控制信号，输入给逆变器，从而控制车辆的启动运行、行驶速度、刹车等行驶状态；同时，MCU将系统运行状态通过CAN网络进行信息共享发送，从而实现车辆行驶状态的反馈。
驱动电机控制器对驱动电机的控制分为驱动控制、速度控制、方向控制和制动控制。
（1）驱动控制：MCU 内部的逆变器将动力电池提供的两相直流电逆变为电压、频率可调的三相交流电，供给驱动电机并驱动汽车运行。
（2）速度控制：采用PWM控制改变逆变器输出的三相交流电的电压和频率就可以改变电机的转速转矩，从而对汽车进行调速。
（3）方向控制：通过改变逆变器中IGBT的导通顺序就可以改变输出三相交流电的相序，实现电机反转，从而改变汽车的运行方向。
（4）制动控制：驱动电机作为发电机运行将动能变为电能产生三相交流电，经逆变器变为直流电反馈回动力电池，进行再生制动。
