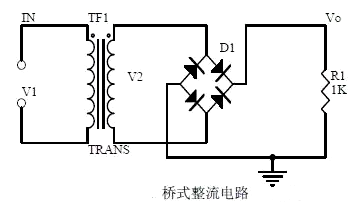

桥式整流电路
二极管的单向导电性：
二极管的PN结加正向电压，处于导通状态；加反向电压，处于截止状态。

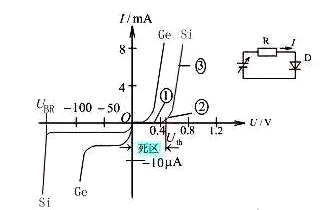

伏安特性曲线：
理想开关模型和恒压降模型：
理想模型指的是在二极管正向偏置时,其管压降为0,而当其反向偏置时,认为它的电阻为无穷大,电流为零.就是截止。恒压降模型是说当二极管导通以后,其管压降为恒定值,硅管为0.7V，锗管0.5V。
桥式整流电流流向过程：
当u2是正半周期时，二极管Vd1和Vd2导通；而夺极管Vd3和Vd4截止，负载RL是的电流是自上而下流过负载，负载上得到了与u 2正半周期相同的电压；在u 2的负半周，u 2的实际极性是下正上负，二极管Vd3和Vd4导通而Vd1和Vd2截止，负载RL上的电流仍是自上而下流过负载，负载上得到了与u 2正半周期相同的电压。
计算：
Vo, Io,二极管反向电压：
Uo=0.9U2, Io=0.9U 2/RL,URM=√2 U 2
共射极放大电路
注意要点：
三极管的结构、三极管各极电流关系、特性曲线、放大条件；
元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图；
静态工作点的计算、电压放大倍数的计算。

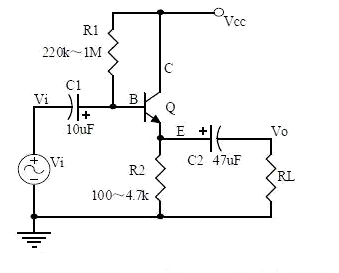

共集电极放大电路（射极跟随器）
注意要点：
元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图，电路的输入和输出阻抗特点；
电流串联负反馈过程的分析，负反馈对电路参数的影响；
静态工作点的计算、电压放大倍数的计算。

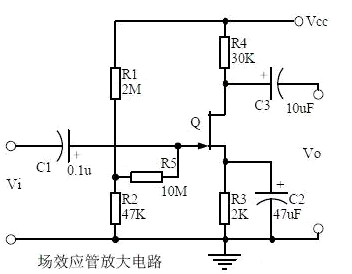

场效应管放大电路
注意要点：
场效应管的分类，特点，结构，转移特性和输出特性曲线；
场效应放大电路的特点；
场效应放大电路的应用场合。

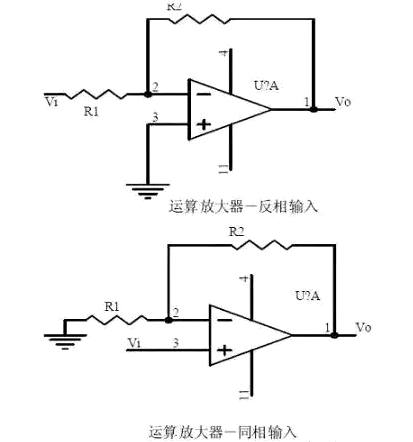

运算放大电路
注意要点：
理想运算放大器的概念，运放的输入端虚拟短路，运放的输入端的虚拟断路；
反相输入方式的运放电路的主要用途，输入电压与输出电压信号的相位关系；
同相输入方式下的增益表达，输入阻抗，输出阻抗。

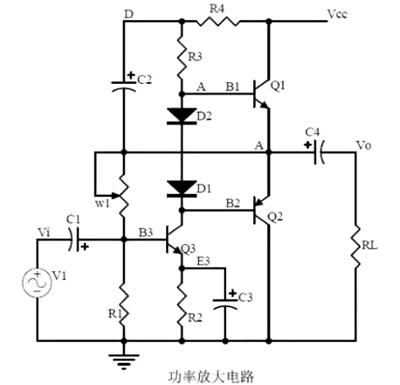

功率放大电路
注意要点：
乙类功率放大器的工作过程以及交越失真；
复合三极管的复合规则；
甲乙类功率放大器的工作原理，自举过程，甲类功率放大器，甲乙类功率放大器的特点。
