无线充电器电路原理图,工作原理详解-KIA MOS管
信息来源：本站 日期：2025-06-19
无线充电器通过在发送端和接收端各安置一个线圈，发送端线圈在电力的作用下向外界发出电磁信号，接收端线圈收到电磁信号并将其转变为电流，从而达到无线充电的目的。
电磁感应式无线充电：

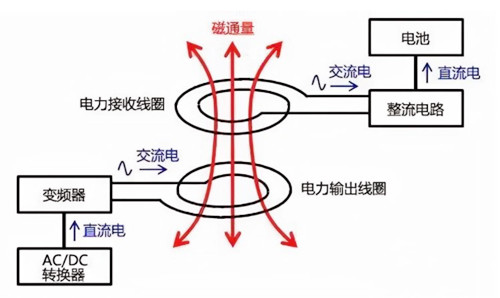

电磁感应式无线充电的原理类似于变压器，在发送端和接收端各有一个线圈。初级线圈上通一定频率的交流电，由于电磁感应在次级线圈中产生一定的电流，从而将能量从传输端转移到接收端。
磁共振式无线充电：

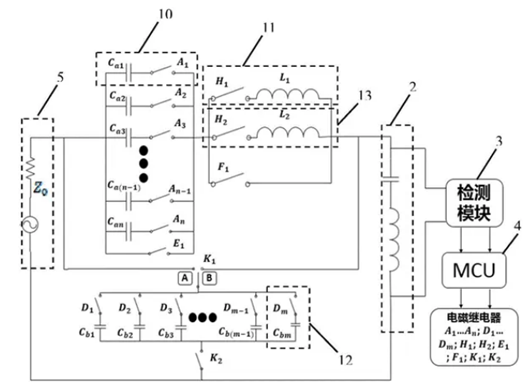

磁共振式无线充电系统采用发射线圈和接收线圈两个相同频率的谐振回路来产生很强的相互耦合电磁场，能量在两个谐振回路间交互。具体电路图同样较为复杂，涉及多个元件和电路模块。

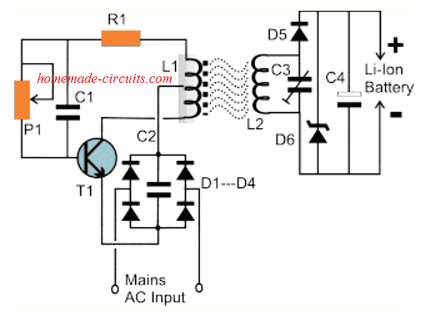

如图，我们看到两个单元，一个是基本模块或发送模块，另一个是接收模块。如上一段所述，基础绕组的芯材料是尺寸相对较大的铁氧体E芯。安装在E芯内的线轴具有一个单级，缠绕有100匝24 SWG超级漆包铜线。
从绕组的第50个绕组匝中抽出一个中心抽头。上述线圈或变压器连接到由晶体管T1，预设P1和相应的电阻和电容组成的振荡电路。预设用于通过绕组将频率增加到最佳水平，需要进行一些实验。将直流电压馈入电路以启动所需的振荡，该振荡直接通过对交流市电进行整流和滤波而得出。
在施加DC时，电路开始振荡，并且来自高频电感器的振荡向空气中逸出了相当长的距离，因此对于所建议的电感接收，必须将其收回。接收单元还集成了一个电感，该电感由空芯的50匝21 SWG超级漆包铜线组成，该电感器成为一种天线，用于预测从基本电路释放的功率波。电容器C3是可变电容器，用于无线电。可以尝试进行调整。
它用于调整接收，直到达到谐振点，并且L2随发射波进行最佳调谐。这立即提高了L2的输出电压，并变得最适合充电要求。D6和C4是整流组件，最终将AC信号转换为纯DC。当距离很近时，来自下部基本单元的感应会在接收线圈内部感应，感应的频率会在接收器电路内部进行适当的整流和滤波，并用于为连接的锂离子电池充电。
可以在输出两端连接一个LED，以便在任何时间点立即获得无线电力传输强度的指示。电路仅供参考。
