NPN三极管由两个N型半导体和一个P型半导体组成，而PNP三极管则是由两个P型半导体和一个N型半导体构成。
NPN三极管：当在基极（B）和发射极（E）之间施加正向电压，并在集电极（C）和发射极（E）之间施加反向电压时，NPN三极管会导通。此时，电流从集电极流入，通过基极，然后从发射极流出。
PNP三极管：与NPN相反，当在基极（B）和发射极（E）之间施加反向电压，并在集电极（C）和发射极（E）之间施加正向电压时，PNP三极管会导通。此时，电流从发射极流入，通过基极，然后从集电极流出。

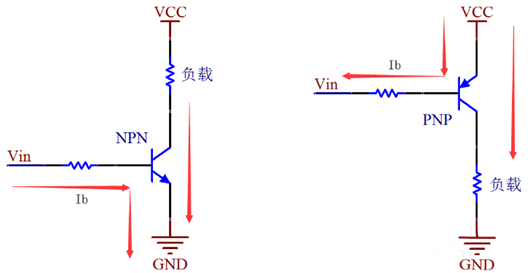

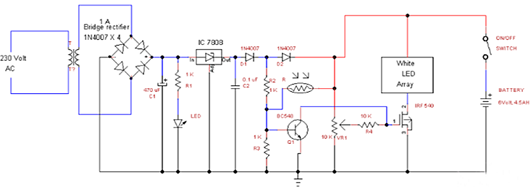

当使用三极管当电子开关时，对于控制端输入信号，若要求高电平导通时，使用NPN型三极管；若要求低电平导通时，使用PNP三极管。还有在控制电源线路中，一般使用NPN三极管Q控制负极，PNP三极管控制正极。
晶体管作为开关使用时，要用PNP型来控制接Vcc的引线（作为下管），用NPN型的晶体管来控制接地的引线（作为上管）；（P/N-MOS管也是同样道理）。

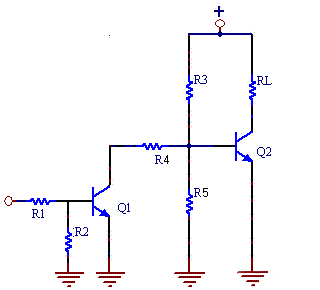

（1） NPN/PNP三极管反相器电路：Vin无输入电位，Q1截止；Vin高电平时Q1导通，Q2基极得高电位，Q2截止。
（2）两只NPN三极管反相器电路：Vin无输入电位Q1截止,Q2导通；Vin接入高电平Q1导通，促使Q2基极电位下级,Q2截止。

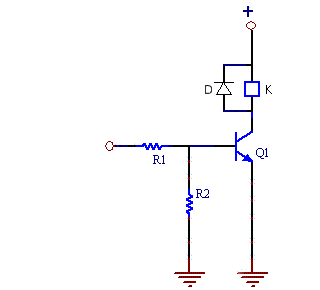

（3）PNP三极管开关电路：当输入端悬空时Q1截止。VIN输入端接入低电平时，Q1导通，继电器吸合。
（4）PNP三极管开关电路：当Vin无输入电位时Q1截止；Vin接入高电平Q1导通，继电器吸合。
（5）三极管下拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是低电平。
（6）三极管上拉电阻：当有高电位输入时Q导通，因E-C导通，又因有负载电阻，所以输出看作是高电平。
