?cmos电平，cmos电平与ttl电平转换-KIA MOS管
信息来源：本站 日期：2024-01-25
CMOS电平是在CMOS逻辑电路中用来表示逻辑状态的一种电压水平。CMOS电路利用NMOS和PMOS这两种互补类型的半导体材料来实现逻辑功能。

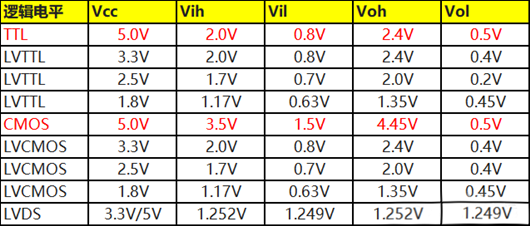

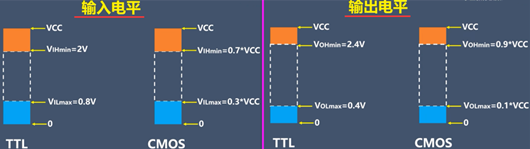

在CMOS电路中，通常有两种电平用于表示逻辑0和逻辑1：
低电平（或逻辑0电平）：这个电平通常接近于0伏特，用于表示逻辑0。
高电平（或逻辑1电平）：这个电平通常接近于供电电压的最大值，用于表示逻辑1。
1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。而且具有很宽的噪声容限。
CMOS核心由MOS管构成,TTL核心由三极管构成。
TTL电路是电流控制器件，而CMOS电路是电压控制器件。
TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。COMS电路的速度慢，传输延迟时间长(25-50ns),但功耗低，也就是说TTL电路的延迟比COMS电路要小。COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。
TTL器件供电电压一般5V，cmos为1.8V--2.5V--3.3V--5V
5V电源电压情况下，COMS电路可以直接驱动TTL，而TTL电路则不能直接驱动CMOS电路。其他电平也不能直接驱动，所以就需要二者的转换电平电路。

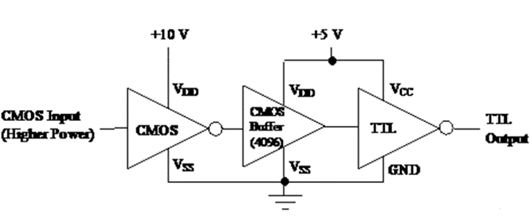

cmos转ttl

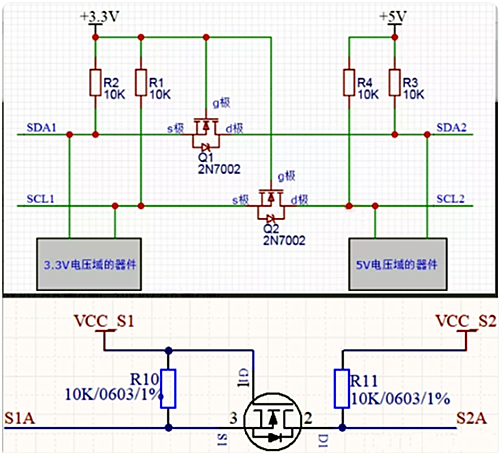

MOS管电平转换电路
双向传输原理： VCC_S1 <= VCC_S2
为了方便讲述，定义 3.3V I/O为 A 端(左侧)，5.0V I/O为 B 端(右侧)。
A端输出低电平时（0V),MOS管导通，B端输出是低电平（0V）
A端输出高电平时（3.3V),MOS管截至 ，B端输出是高电平（5V）
A端输出高阻时（OC),MOS管截至，B端输出是高电平（5V）
B端输出低电平时（0V),MOS管内的二极管导通，从而使MOS管导通，A端输出是低电平（0V）
B端输出高电平时（5V),MOS管截至，A端输出是高电平（3.3V）
