MOS管为什么会被静电击穿,原因及解决-KIA MOS管
信息来源：本站 日期：2024-01-26

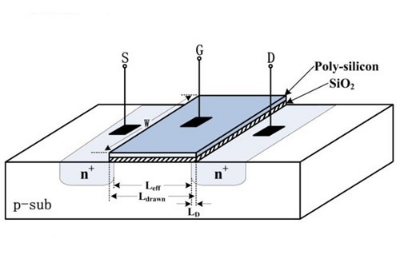

MOS管可能会受到静电击穿，这是因为静电放电可以在MOS管的栅极和源/漏极之间产生足够高的电场强度，导致氧化层内的电子穿越氧化层，形成通道，从而引发漏电流。
MOS击穿有两种类型：
反向击穿（Reverse Bias Breakdown）：当在MOS管的栅极和源/漏极之间施加反向电压时，电场强度可能足够大，使氧化层内的电子能够穿越氧化层，形成导通通道，导致漏电流增加。
通道击穿（Channel Punchthrough）：当在MOS管的源和漏极之间施加足够高的正向电压时，电场强度也可能足够大，使氧化层内的电子能够穿越氧化层，连接源和漏极，短路了通道，导致漏电流增加。
防止MOS击穿，可以采取一些措施：
增加氧化层厚度：增加氧化层的厚度可以提高击穿电压，降低击穿的风险。但这会导致设备性能的牺牲，因为更厚的氧化层会减小栅极控制通道的效率。
使用防击穿设计：现代MOS器件通常使用防击穿设计，包括使用特殊的结构和材料，以提高抗击穿能力。
静电?；て骷篏S电阻（Gate-Source Resistor）可以用于?；OS管免受静电击穿的影响。
GS电阻将栅极与源极之间连接，通过限制栅极电压上升速度来降低静电放电的影响。这有助于减轻静电击穿风险，但也可能会影响设备的性能。
MOS管静电击穿原因
静电击穿通常是由于静电放电过程中产生的高电压和高电流引起的。
常见的MOS管静电击穿原因：
人体静电放电：当人体带有静电电荷并接触到MOS管时，静电放电可能会产生高峰值电流和电压，超过了MOS管的耐压能力，导致击穿。
器件之间或器件与其他物体之间的电荷传递：在电子装置的组装、维修或运输过程中，如果静电电荷从一个器件传递到另一个器件或者与其他物体相互作用，就会导致MOS管遭受静电击穿。
电磁波和雷击等外部因素：强烈的电磁波辐射、雷击等外部因素也可能导致MOS管静电击穿。这些因素会产生高能量的干扰信号，对MOS管造成损害。
MOS管静电击穿解决方案
静电?；ぷ爸茫涸诘缏飞杓浦屑尤刖驳绫；ぷ爸檬羌跚峋驳缁鞔┓缦盏闹匾胧?。这些装置可以包括二极管、电阻、避雷器等，用于吸收和分散静电放电过程中的电流和电压。
防静电处理：在制造、组装和维修过程中，可以采取一系列防静电措施来减少静电放电风险。例如，使用防静电工作台、防静电手套、防静电包装材料等，并且合理地进行人员培训和操作指导。
电路设计优化：在电路设计中，可以考虑采用抗静电放电的元件和结构。例如，通过增加器件的耐压能力、减小电流路径的长度、添加电容、使用屏蔽技术等方式来提高系统的静电抵抗能力。
合理的设备放置和运输：在设备放置和运输过程中，应注意避免静电产生、积聚和传递。合理安排设备之间的距离，使用防静电包装材料，并确保设备周围环境的湿度和温度符合要求。
