电容器是电路中常见的元件之一，用于存储电荷。X电容和Y电容都是安规电容，区别是X电容接在输入线两端用来消除差模干扰，Y电容接在输入线和地线之间，用来消除共模干扰。即电容器失效后，不会导致电击，不危及人身安全。
安规电容之所以称之为安规，指用于这样的场合：即电容器失效后，不会导致电击，也不危及人身安全。安规电容包含X电容和Y电容两种，和普通电容不一样的是，普通电容即使在外部电源断开之后，它内部储存电荷依然会保留很长一段时间，但是安规电容不会出现这个问题。安规电容大多数为蓝色、黄色、灰色以及红色等。

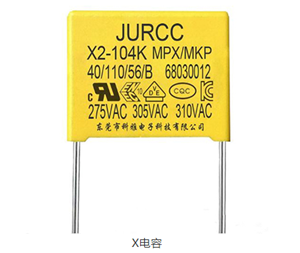

X电容是跨接在电力线两线之间，即“L-N”之间，X电容器能够抑制差模干扰，通常采取金属化薄膜电容器，电容容量是uF级。X电容多数是方型，也就是类似于盒子的形状，在它的表面一般都标有安全认证标志、耐压字样(一般有AC300V或AC275V)、依靠标准等信息。X电容虽然是CBB电容的一种，但是并不是每一种CBB电容就能做X电容必须要达到安规标准。
Y电容通常都是陶瓷类电容器，一般成队出现，多数是扁圆形外观，颜色呈现蓝色，能够抑制共模干扰，Y电容容量是nF级。基于漏电流的制约，Y电容量不可很大。Y电容多数适用于隔离场合，按照IEC标准，Y1产品电气间隙最小为8.0㎜，Y2产品电气间隙不低于6.3㎜，作为隔离产品，安全距离要做够，避免高压通电发生拉弧现象。
1. X电容是指跨于L-N之間的电容器,
2. Y电容是指跨于L-G/N-G之間的电容器.
(L=Line, N=Neutral, G=Ground)
X电容底下又分为X1, X2, X3,主要差別在于:
1. X1耐高压大于2.5 kV, 小于等于4 kV,
2. X2耐高压小于等于2.5 kV,
3. X3耐高压小于等于1.2 kV
Y电容底下又分为Y1, Y2, Y3,Y4, 主要差別在于: (耐直流电压等级)
1. Y1耐高压大于8 kV,
2. Y2耐高压大于5 kV,
3. Y3耐高压 n/a
4. Y4耐高压大于2.5 kV
它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用。
x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。X电容抑制差模干扰，Y电容抑制共模干扰。
虽然x电容和y电容都是电容器，但它们在电路中的应用略有不同。x电容的电容值稳定，因此适合用于直流或低频电路中，如放大器、滤波器等。y电容的电容值可以被改变，因此适合用于需要调整电路谐振频率的高频电路中，如收音机、电视机等。
