纯电阻电路,公式,和非纯电阻电路的区别-KIA MOS管
信息来源：本站 日期：2024-01-22
纯电阻电路是指电流通过导体时，因导体的电阻把电能转化为热能的电路。
纯电阻电路是除电源外，只有电阻元件的电路，或有电感和电容元件，但它们对电路的影响可忽略。电压与电流同频且同相位。电阻将从电源获得的能量全部转变成内能，这种电路就叫做纯电阻电路。 基本上，只要电能除了转化为内能以外没有其他能的转化，此电路为纯电阻电路。

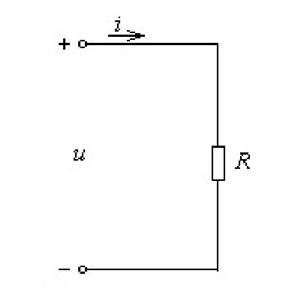

一个典型的纯电阻电路可以由一个电池、一个开关和一个电阻器组成。当开关关闭时，电阻器与电池间没有连通，此时电路断开。但是当开关打开时，电路闭合，电流开始流动，这时就会出现电阻产生的电势降。
纯电阻电路功率公式
在纯电阻电路中，功率的计算需要使用欧姆定律和功率公式，即P=VI=I2R=V2/R。
P：电路的功率（单位：瓦特）
V：电压（单位：伏特）
I：电流（单位：安培）
R：电阻（单位：欧姆）

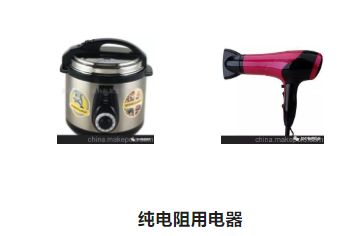

纯电阻电路就是在通电的状态下，只发热的电路，即通电状态下电能全部转化为电路电阻的内能，不对外做功。例如：电灯，电烙铁，熨斗，等等，他们只是发热。它们都是纯电阻电路。

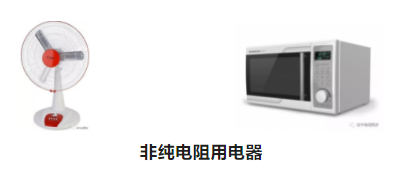

非纯电阻电路像电动机，电风扇等，除了发热以外，还对外做功，所以这些是非纯电阻电路。非纯电阻电路中电能一部分转化为电阻的内能，一部分转化为其他形式的能，如电动机，电扇等，一部分电能就要转化为机械能。
纯电阻电路和非纯电阻电路的公式
不包含电阻的公式在纯电阻和非纯电阻电路中都适用。如p=UI，W=UIt。包含电阻的公式只适用在纯电阻电路中。如p=I2R，W=I2Rt，R=U÷I，R=UU÷p，Q=IIRt。W=UIt，W=pt，p＝W/t适用于纯电阻电路和非纯电阻电路。
纯电阻电路：U=IRW=UIt=Q=I2Rt=U2/Rtp电=p热=UI=I2R=U2/R电能全部转化成热能。
非纯电阻电路：U＜IRW=UItQ=I2Rtp电=UIp热=I2Rp电=p热+p其（电能转化成热能和其他形式的能量）
纯电阻和非纯电阻的区别
能量转换不同；
计算方式不同；
功和热的关系不同 ；
欧姆定律适用不同 ；
电路组成元件不同 。
1、能量转换不同：纯电阻电路的电能全部转化为内能；非纯电阻电路电能除了转化为内能以外还可以转化成其他能量。例如光能、热能等其他能量。
2、计算方式不同：纯电阻电路的功率计算可用公式P=UI=W/t=I2R=U2/R，电热可用Q=W=I2Rt=U2/Rt=UIt；非纯电阻电路的电功率计算只能用P=UI=W/t，电热用Q=I2R。
3、功和热的关系不同：纯电阻电路的电流做功W就等于这部分电路发出的热量Q，即W=Q；非纯电阻电路电流做功W大于这部分电路发出的热量Q，即W＞Q。
4、欧姆定律适用不同：纯电阻电路是欧姆定律能够成立的电路；非纯电阻电路是欧姆定律不能够成立的电路。
5、电路组成元件不同：纯电阻电路中只有电阻、电源、导线；非纯电阻电路除了电阻、电源、导线元件外还有其他元件。
