B值是什么，热敏电阻的B值详解-KIA MOS管
信息来源：本站 日期：2024-01-22
B值是热敏电阻器的材料常数，即热敏电阻器的芯片（一种半导体陶瓷）在经过高温烧结后，形成具有一定电阻率的材料，每种配方和烧结温度下只有一个B值，所以称为材料常数。
B值是指热敏电阻特定温度下阻值与该温度下对数阻值的斜率的倒数，通常以K为单位。B值越大，温度系数越小，温度变化时电阻值的变化幅度也就越小。热敏电阻是一种温度感应元件，其电阻值会随着温度的变化而发生改变。
热敏电阻中一个最重要特征是“B”值。B值是材料常数，其由制成它的陶瓷材料确定，并描述在两个温度点之间的特定温度范围内的电阻（R / T）曲线的梯度。每个热敏电阻材料将具有不同的材料常数，因此具有不同的电阻与温度曲线。
然后，B值将定义第一温度或基点（通常为25 o C）的热敏电阻电阻值（称为T1），以及第二温度点（例如100℃，称为T2 ）的热敏电阻电阻值。因此，B值将使热敏电阻材料在T1和T2的范围内保持恒定。即B T1 / T2或B 25/100，典型的NTC热敏电阻B值在约3000和约5000之间给出。
但是请注意，T1和T2的温度点都是以开尔文的温度单位计算的，其中0℃= 273.15开尔文。因此，25℃的值等于25o+ 273.15 = 298.15K，100℃等于100o+ 273.15 = 373.15K等。
因此，通过了解特定热敏电阻的B值（从制造商数据表获得），可以生成温度与电阻的表格，以使用以下归一化方程构建合适的图形：

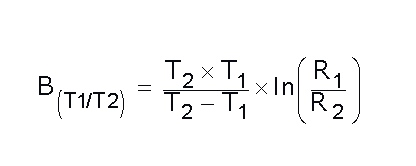

热敏电阻方程式
其中：
T1是开尔文的第一个温度点
T2是开尔文的第二个温度点
R1是温度T1的热敏电阻，单位为欧姆
R2是温度为T2的热敏电阻，单位为欧姆
热敏电阻B值计算示例
10kΩ的NTC热敏电阻具有3455的温度范围内25之间至100的B值直径：在25℃下计算其电阻值 ℃，并在100 C.
数据给出：B=3455，R1=10kΩ的在25 。为了将温度标度从摄氏度转换为℃到开尔文度，加上数学常数273.15

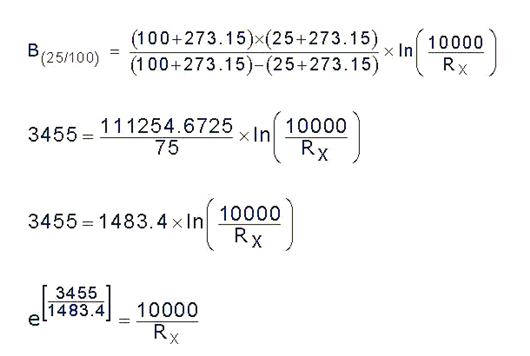

R1的值已经作为其10kΩ基极电阻给出，因此R2在100℃时的值计算如下：

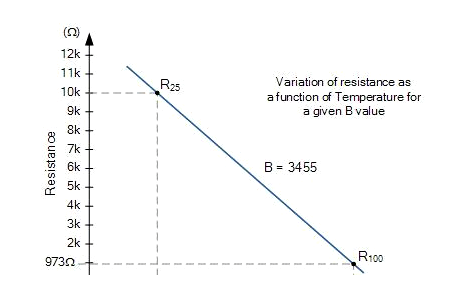

给出以下两点特征图：
在这个例子中，只发现了两个点，但通常热敏电阻随温度的变化指数地改变它们的电阻，因此它们的特性曲线是非线性的，因此计算的温度点越多，曲线就越准确。
