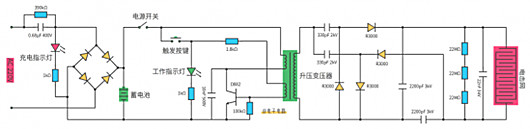

电蚊拍充电电路包含阻容降压模块、整流滤波模块及电池管理模块，通过市电降压转换后对内置电池进行充电。
阻容降压模块
利用电容的容抗特性对220V交流电进行限流降压，典型电路由电阻、电容组成，例如1pF电容与1MQ电阻串联，将市电降至低压交流。
部分设计中加入泄放电阻（如1MΩ），用于断电时释放电容残余电量，提升安全性。
整流滤波模块
桥式整流电路（如IN4007二极管）将交流电转换为脉冲直流，配合滤波电容稳定输出电压。
部分电路增加浪涌保护电容（如0.1pF/275V）以避免电压冲击。
电池管理模块
铅酸电池方案：直接通过限流电阻充电，常见于低成本设计，但充电效率较低。
锂电池方案：采用专用充电芯片（如TP4056/4057），实现恒流-恒压充电控制，部分改装案例中会替换原阻容电路以提升可靠性。

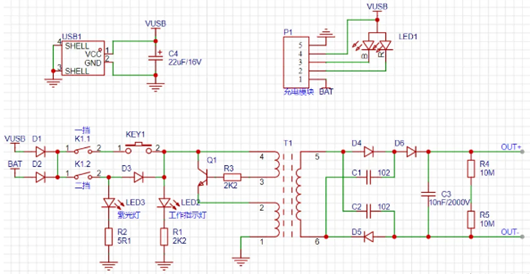

P1为充电模块，外接USB电源给电池充电同时也可以对电蚊拍供电，USB和电池各串一个二极管向后级供电，避免电压倒灌，哪边电压高，另一边的二极管就会截止。但是使用电池时，D2会因为其压降差生一定的损耗，减小待机时间，一般是换成一个PMOS管，栅极接到USB，这样不接USB时MOS完全导通，没有损耗。
推到一挡时，即K1.1导通，需要再按下按键，后级震荡电路得电，经变压器升压后，在经过二极管和电容进行三倍压。
推到二挡时，即K1.2导通，紫光灯点亮，这里又多了个D3，防止一挡模式就会点亮紫光灯，后级电路通过D3得电，这样就比一挡模式又多了个压降，多了一些损耗。
这是一种可充电式的电蚊拍，输出电压为2500V的直流电。
