MOSFET正向导通、反向导通等效电路-KIA MOS管
信息来源：本站 日期：2021-11-30

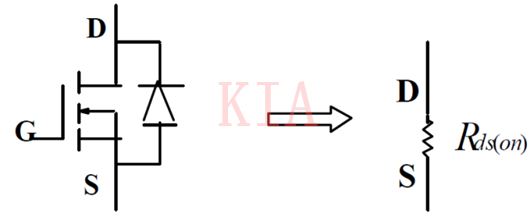

（1）：等效电路
（2）：说明
功率 MOSFET 正向导通时可用一电阻等效，该电阻与温度有关，温度升高，该电阻变大；它还与门极驱动电压的大小有关，驱动电压升高，该电阻变小。详细的关系曲线可从制造商的手册中获得。

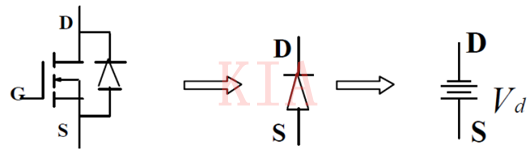

功率MOSFET的反向导通等效电路（1）
（1）：等效电路（门极不加控制）
（2）：说明
即内部二极管的等效电路，可用一电压降等效，此二极管为MOSFET 的体二极管，多数情况下，因其特性很差，要避免使用。
功率MOSFET的反向导通等效电路（2）

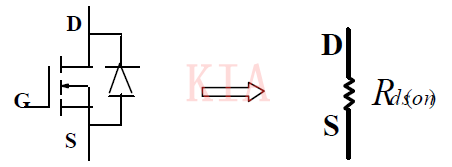

（1）：等效电路（门极加控制）
（2）：说明
功率 MOSFET 在门级控制下的反向导通，也可用一电阻等效，该电阻与温度有关，温度升高，该电阻变大；它还与门极驱动电压的大小有关，驱动电压升高，该电阻变小。
详细的关系曲线可从制造商的手册中获得。此工作状态称为MOSFET 的同步整流工作，是低压大电流输出开关电源中非常重要的一种工作状态。

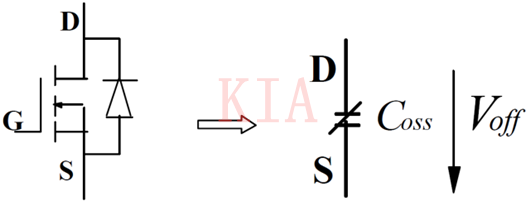

功率MOSFET的正向截止等效电路
（1）：等效电路
（2）：说明
功率 MOSFET 正向截止时可用一电容等效，其容量与所加的正向电压、环境温度等有关，大小可从制造商的手册中获得。
功率MOSFET的稳态特性总结

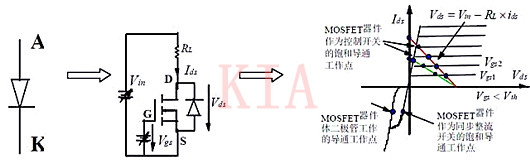

（1）：功率MOSFET 稳态时的电流/电压曲线
（2）：说明
功率 MOSFET 正向饱和导通时的稳态工作点：
当门极不加控制时，其反向导通的稳态工作点同二极管。
（3）：稳态特性总结
-- 门极与源极间的电压Vgs 控制器件的导通状态；当VgsVth时，器件处于导通状态；器件的通态电阻与Vgs有关，Vgs大，通态电阻小；多数器件的Vgs为 12V-15V ，额定值为+-30V；
-- 器件的漏极电流额定是用它的有效值或平均值来标称的；只要实际的漏极电流有效值没有超过其额定值，保证散热没问题，则器件就是安全的；
-- 器件的通态电阻呈正温度系数，故原理上很容易并联扩容，但实际并联时，还要考虑驱动的对称性和动态均流问题；
-- 目前的 Logic-Level的功率 MOSFET，其Vgs只要 5V，便可保证漏源通态电阻很小；

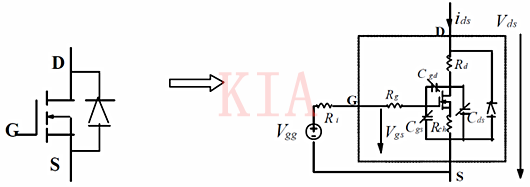

包含寄生参数的功率MOSFET等效电路
（1）：等效电路
（2）：说明
实际的功率MOSFET 可用三个结电容，三个沟道电阻，和一个内部二极管及一个理想MOSFET 来等效。三个结电容均与结电压的大小有关，而门极的沟道电阻一般很小，漏极和源极的两个沟道电阻之和即为MOSFET 饱和时的通态电阻。
