?二极管负钳位器电路比较分析-KIA MOS管
信息来源：本站 日期：2021-11-30
1、功能：将输入信号上移或下移，并不改变输入信号的波形。
2、基本元件：二极管D、电容器C及电阻器R（直流电池VR）。
3、类别：负钳位器与正钳位器。
4、注意事项：D均假设为理想型二极管，RC的时间常数也足够大，不致使输出波形失真。任何交流信号都可以产生钳位作用。
负钳位器
(1) 简单型
工作原理：
Vi正半周时，二极管导通，C充电至V值，Vo=0V
Vi负半周时，二极管关闭，Vo=－2V

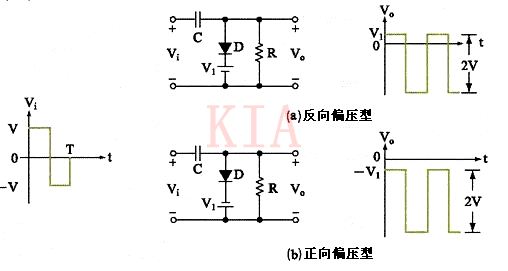

(2) 加偏压型
工作原理：
Vi正半周时，二极管导通，C被充电至V值（左正、右负），Vo= V1（图a）或－V1（图b）。
Vi负半周时，二极管关断，RC时间常数足够大，Vo=VC Vi（负半周）=2V。

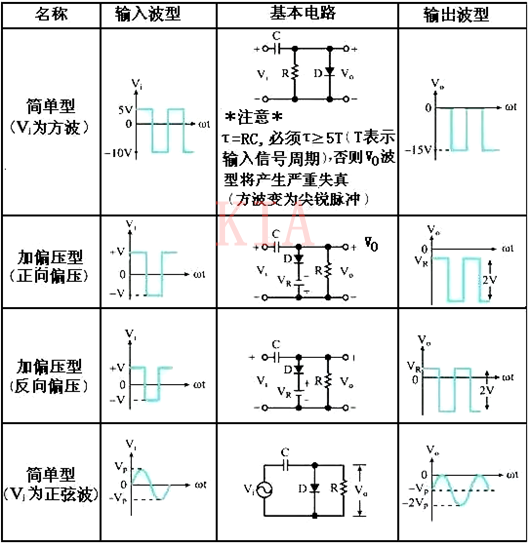

几种二极管负钳位器电路比较：

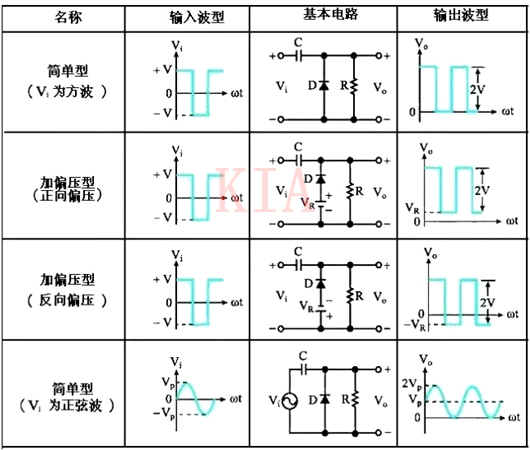

正钳位器

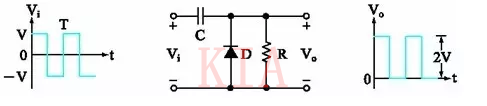

(1) 简单型
工作原理：
Vi负半周时，二极管导通，C充电至V值（左负、右正），Vo=0V。
Vi正半周时，二极管关断，Vo=VC Vi（正半周）=2V。

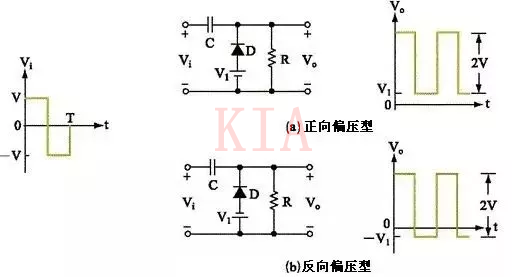

(2) 加偏压型
判断输出波形的简易方法：
1、由参考电压V1决定输出波形于坐标轴上的参考点。
2、由二极管D的方向决定原波形的移动方向，若二极管的方向为漏了二极管图，则波形必须向上移动；若二极管的方向为漏了二极管图，则波形必须往下移动。
3、决定参考点与方向后，再以参考点为基准，将原来的波形画于输出坐标轴上，即为我们所求。
