?贴片压敏电阻与TVS二极管区别图解-KIA MOS管
信息来源：本站 日期：2021-11-15
1、结构

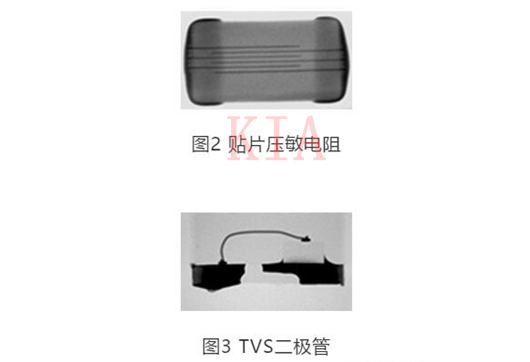

贴片压敏电阻是主要以氧化锌为基础的陶瓷半导体产品。主要采用下图所示的积层结构，通过积层张数、层间的调整，可以控制击穿电压、静电容量。
而TVS二极管是P型半导体和N型半导体结合而构成的，是硅基ESD防护器件。在二极管中，也有使用Au丝等的情况。

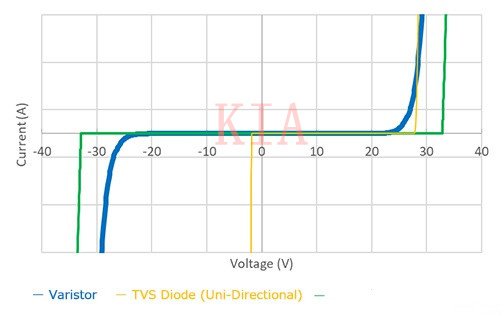

2、I-V曲线
贴片压敏电阻和TVS二极管的电阻值会随施加电压的变化而改变。贴片压敏电阻可以进行双向静电保护。
TVS二极管以前大多是有方向性的，但最近双向的TVS二极管也增加了。但是，由于存在因方向性不同而不同的情况，所以需要注意。
3、对施加过电压的反应速度
从盘型压敏电阻等初期的压敏电阻时的记忆中，压敏电阻的反应速度慢，经常听到这样的话。

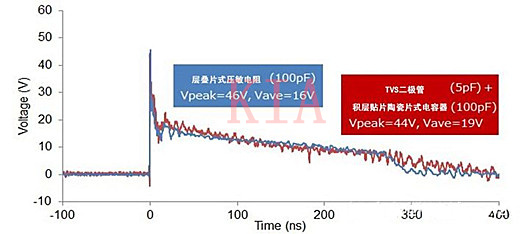

但是，如下图所示，贴片压敏电阻和TVS二极管对施加过电压的反应速度一样。施加IEC61000-4-2 HBM +8kV后，在1ns以内达到峰值，400ns后施加在保护部件上的电压值几乎为0。
4、静电容量
压敏电阻和TVS二极管的静电容量幅度大不相同。由于贴片压敏电阻采用积层结构，所以可以通过增加内部电极的层数，增加静电容量。

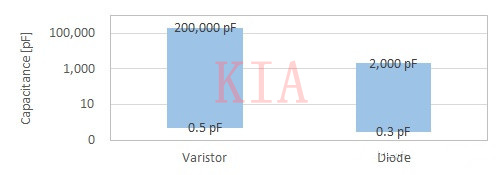

用EIA0805以下的尺寸进行比较时，如下图所示，静电容量的最大值有近100倍的差距。因此，在必须并联放入MLCC的线路中，也有可以用单个贴片压敏电阻应对的情况。
5、其他特性

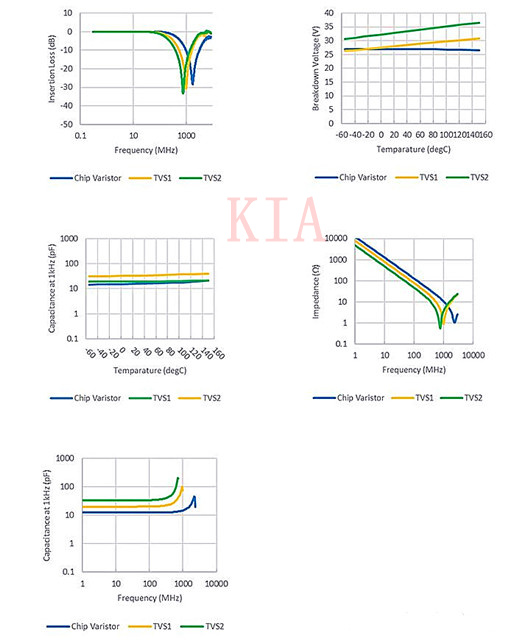

其他的温度特性和插入损耗等，虽然贴片压敏电阻和TVS二极管有一些不同，但在用相同规格比较时动作相同。由于在各数据表中记载了它们各自的动作，所以可以与TVS二极管进行比较。
