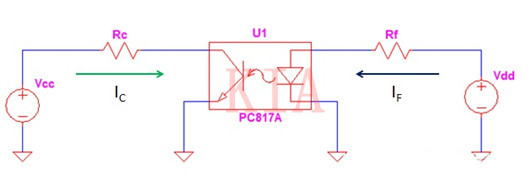

电流传输比或仅CTR是集电极与正向电流之比，以百分比表示。
集电极电流是将流到光耦合器晶体管侧的集电极的电流。另一方面，正向电流是流到光耦合器二极管侧的电流。
基本上，二极管侧通过器件电流传输比链接到晶体管侧。除了这些信息之外，光耦合器电路的设计就像设计普通电路一样，其中使用的是KVL，KCL，欧姆定律等。
1.选择电路结构
不要使电路复杂化。零件数越少，两种方法越好。第一个原因当然是成本较低。另一个原因是，零件越少，总故障率越低，电路可靠性也越高。

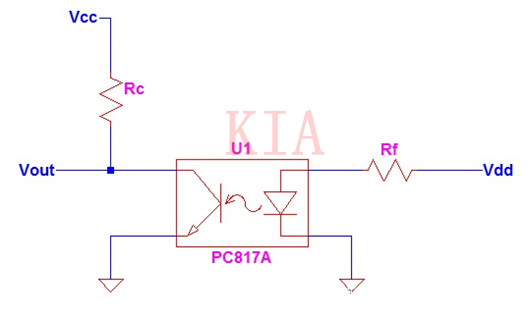

假设只想将信号从初级侧控制器传输到次级控制器，则电路必须如下所示。

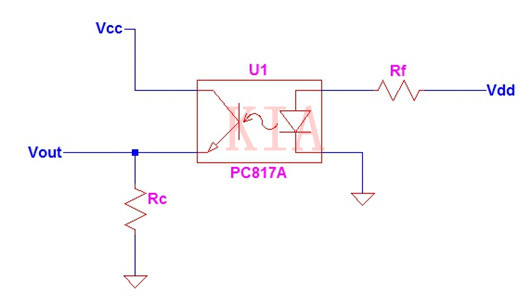

上面的电路配置是一个逆变器。如果需要同相信号，可以使用以下结构。
如果要使晶体管饱和，则第一电路通常是反相电路。但是，如果将电路偏置为在线性区域内工作，则Vout节点处的电压会高于零。
第二电路是同相配置，可与BJT的公共集电极配置相提并论。但是由于存在基极电流，BJT共集电极比该电路更复杂。
光耦合器电路设计的下一步是选择一个光耦合器部件。这样做时，必须考虑的应用程序。如果的应用程序是交换机，则必须选择具有更高最低CTR的设备。
如果的应用是线性的，则可以考虑使用点击率范围窄的应用。紧密的点击率将对应较小的变化。
光耦合器电路设计的下一步是选择一个光耦合器部件。这样做时，必须考虑的应用程序。如果的应用程序是交换机，则必须选择具有更高最低CTR的设备。
如果的应用是线性的，则可以考虑使用点击率范围窄的应用。紧密的点击率将对应较小的变化。

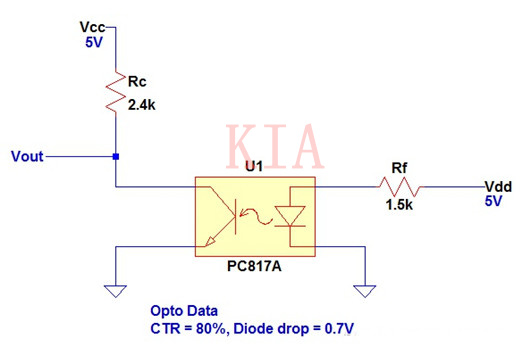

可以将以上电路配置为在线性或饱和区域工作。理想情况下，在饱和状态下，Vout节点为零，而在线性上高于零但低于Vcc。当二极管侧无偏压时，Vout的电平与Vcc完全相同。
因此，如果将电路设计为开关，则理想情况下，光耦合器导通时必须假定VCE或Vout为零。如果应用程序是线性的，则必须在Vout节点中定义要在设计中使用的特定级别。
