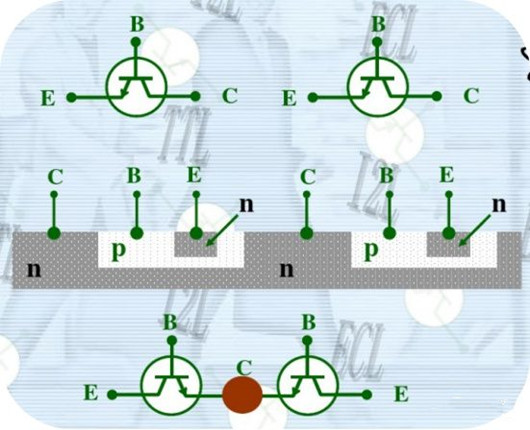

集成电路是将多个器件及其之间的连线制作在同一个基片上，使器件结构分离原件有所不同，即产生寄生的有源器件和无源器件。
寄生效应对电路性能的有一定的影响，因此各个元件之间的隔离是集成电路中必须考虑的问题。双极型集成电路的基本制作工艺可以分为两大类。

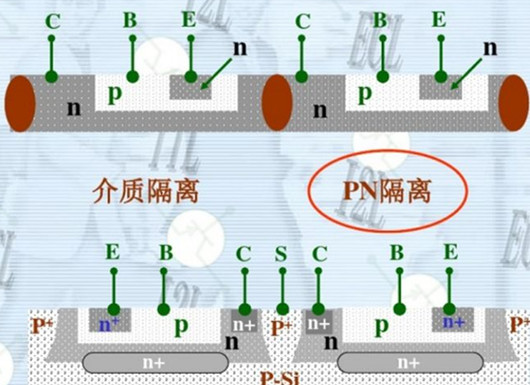

一类是，需要在器件之间制备电隔离区域的双极型制造技术，采用的隔离技术主要有pn结隔离、全介质隔离以及pn结-介质混合隔离等。
采用这种隔离技术的有双极型集成电路，如TTL（晶体管-晶体管逻辑）电路、线性/ECL（Emitter Couple Logic，射极耦合逻辑电路等）。
介质隔离才采用氧化物隔离的方法，即在形成器件区域的周围构筑一层隔离环，该隔离环是二氧化硅等的绝缘体，保证各元件之间是完全电隔离的。
PN结隔离是指两个晶体管分别做在两隔离区内，他们的集电区是n型外延层，两晶体管集电区间隔着两个背靠背的pn结，只要使p型衬底的电位比集电区电位低，两个晶体管就被反向偏置的pn结所隔开，实现电隔离。
二类是，器件之间自然隔离的双极型工艺制程技术，I2L（intergrated Injection Logic，集成注入逻辑）电路采用这种工艺制程技术。
以一个四层三结构的双极晶体管为例，其结构如下图所示：
在是双极型集成电路的基本制造工艺中不断地进行光刻、扩散、氧化的工作。
根据以上四层三结构的双极型晶体管，其大致的生产流程如下：
1. 衬底选择：主要确定衬底材料类型；确认衬底材料的电阻率；衬底材料的晶向；
2. 第一次光刻：N+隐埋层扩散孔光刻。
3. 外延层淀积；
4. 第二次光刻：P隔离扩散孔光刻；
5. 第三次光刻：P区基区扩散孔光刻；
6. 第四次光刻：N+发射区扩散孔光刻；
7. 第五次光刻：引线孔光刻；
8. 铝淀积；
9. 第六次光刻：铝反刻。

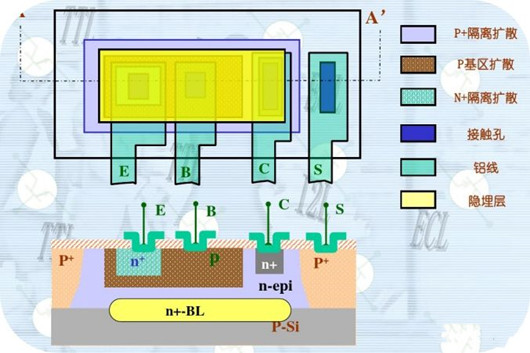

其最终形成的平面和剖面图如下图所示：
