NPN和PNP区别是什么？详细解析-KIA MOS管
信息来源：本站 日期：2021-11-10
N：Negative，负极
P：Positive，正极
晶体三极管按材料分有两种：锗管和硅管。而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和锗PNP两种三极管。
1、定义不同
NPN型三极管，由三块半导体构成，其中两块N型和一块P型半导体组成，P型半导体在中间，两块N型半导体在两侧。三极管是电子电路中最重要的器件，它最主要的功能是电流 放大和开关作用。
PNP型三极管，是由2块P型半导体中间夹着1块N型半导体所组成的三极管，所以称为PNP型三极管。也可以描述成，电流从发射极E流入的三极管。
2、PN结元件方向不同
2个PN结的方向不一致。PNP是共阴极，即两个PN结的N结相连做为基极，另两个P结分别做集电极和发射极;电路图里标示为箭头朝内的三极管。NPN则相反。
3、结构不同
pnp型三极管，是由2块P型半导体中间夹着1块N型半导体所组成的三极管，称为PNP型三极管。npn型三极管，是由2块n型半导体中间夹着1块p型半导体所组成的三极管，称为npn型三极管。

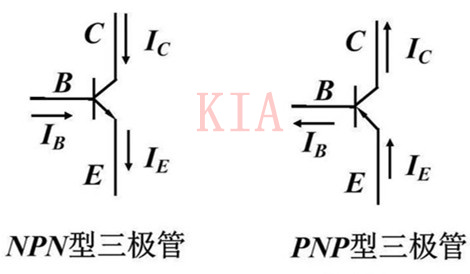

我国生产的锗三极管多为PNP型，硅三极管多为NPN型，它们的结构原理是相同的。在电路符号上PNP型管发射极箭头向里，NPN型管发射极箭头向外，表示电流方向。
4、电流控制不同
NPN：用 B→E 的电流（IB）控制 C→E 的电流（IC）。E极电位最低，且正常放大时通常C极电位最高，即 VC ＞ VB ＞ VE
PNP：用 E→B 的电流（IB）控制 E→C 的电流（IC）。E极电位最高，且正常放大时通常C极电位最低，即 VC ＜ VB ＜ VE
5、输出状态不同

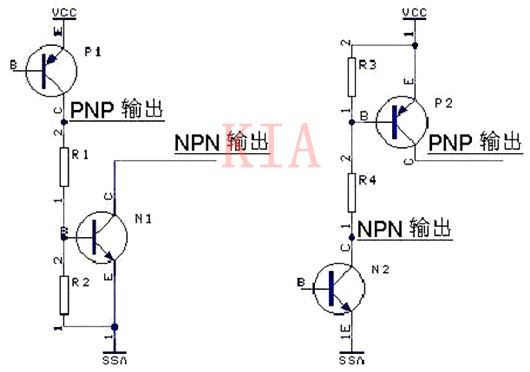

PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。
但输出信号是截然相反的，即高电平和低电平。NPN输出是低电平0，PNP输出的是高电平1。PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。
