三极管构成的高低电平转换电路图及分析-KIA MOS管
信息来源：本站 日期：2021-08-20
将一个红外遥控接收板的4个默认输出为低电平的端口改为默认输出为高电平，当接收到红外遥控信号时相应端口输出变为低电平。

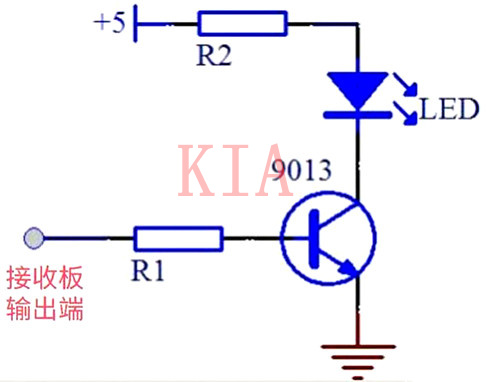

三极管构成的高低电平转换电路
将接收板的输出端口改为默认输出为高电平，简单方法就是采用NPN型三极管来倒相，这样即可将低电平输出的端口转为高电平输出，电路如上图所示。
电阻R1左端接接收板的输出端，这样接收板输出为低电平时，9013三极管截止，其集电极输出为高电平，集电极的负载不工作。
当接收板接收到遥控信号时，其输出端口变为高电平，9013三极管导通，集电极所接的负载得电工作。

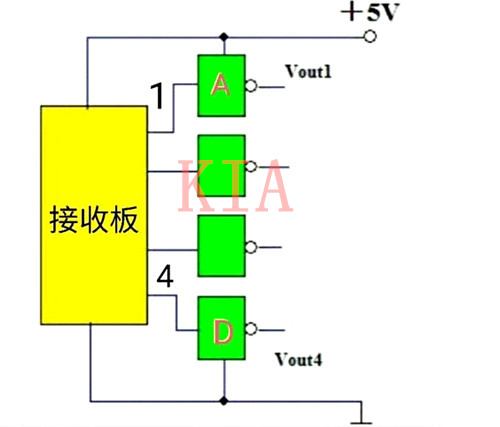

采用74HC04非门构成的高低电平转换电路
上述采用三极管构成的电平转换电路所用的元件较多，若接收板转为默认高电平输出，只是为了便于与后级电路接口，亦可以采用上图所示电路，通过一片六非门74HC04来实现转换。
74HC04是一款微功耗HCMOS器件，工作电压范围为2～6V，静态耗电≤1μA，其内部有6个非门，这里只使用其中的4个与接收板的输出端口连接，这样接收板的4个默认输出为低电平的端口经该IC转换后输出即变为默认高电平输出。
贴片封装的74HC04及转接板
在选用74HC04时，最好选用体积较小的SOP-14贴片封装的。
为了焊接方便，可以将该IC焊接在一个SOP-14的转接板上，然后用插针将74HC04的各输入端及电源端与接收板的相应端子连接即可。74HC04剩余的两个非门的输入端可以与电路的GND端连接。

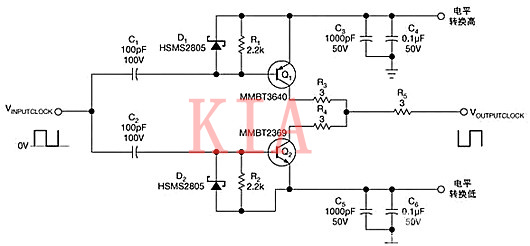

电平转换电路包括快速切换的晶体管Q1和Q2。用户选择电平转换为高和转换为低，这是直流偏置电压，连接到晶体管的射极，以匹配于所需要的输出高逻辑电平和低逻辑电平。
C1、R1、D1、C2、R2和D2使Q1和Q2的基极电压保持在接近于射极电压。
