三极管放大电路干货：偏置电路如何计算确定？-KIA MOS管
信息来源：本站 日期：2021-08-18
三极管放大电路需要合理选择偏置电路，才能建立正常的直流工作点，才能将微弱的交流信号在电路中叠加完成放大作用。
为了不失真地放大信号，需要设定一定的直流电流通过三极管基极、集电极、发射极之间，称为偏置电流。同时也需要设定一定的直流电压加在三极管各极之间，称为偏置电压。
偏置电路是三极管放大电路的重点，确定了偏置电路电阻值，也就确定偏置电流和偏置电压。
下面进行计算讲解：

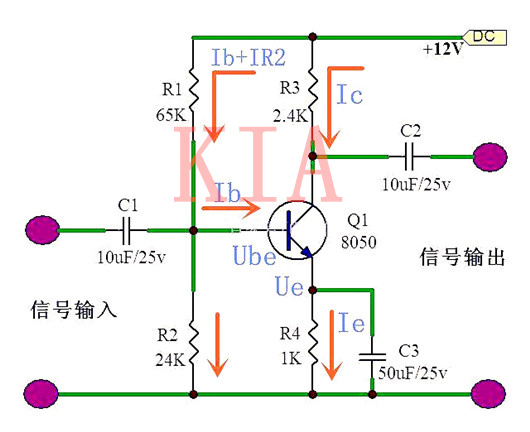

三极管放大电路图
一：计算下偏置电阻R2值
Ube：三极管基极发射极电压，锗晶体三极管约为0.2V；硅晶体三极管约为0.6-0.7V。
三极管8050是硅管，设Ube=0.65V、Ic=Ie=2.5MA、放大倍数Hfe=200
Ib=Ic/Hfe=2.5*10∧-3/200=12.5uA (10∧-3即10的负3次方)
设：流过R2电阻的基极电流Ib的10倍
IR2=10*12.5*10∧-6=125uA (10∧-6即10的负6次方)
设：Ue为电源电压12V的20%。
Ue=12*20%=2.4V
UR2=Ube+Ue=0.65+2.4=3.05V
R2=UR2/IR2=3.05V/125*10∧-6=24.4K,取值：24K
二：计算上偏置电阻R1值
IR1=Ib+IR2=125+12.5=137.5uA
电源电压：12V
UR1=12V-UR2=12-3.05=8.95V
R1=UR1/IR1=8.95/137.5*10∧-6=65K
三：计算反馈电阻R4值
R4=Ue/Ie=2.4/2.5*10∧-3=960Ω（欧姆），取值：1K
四：计算负载电阻R3值
Uce:三极管集电极与发射极电压。
Uce为1/2电源电压时可以获得最大电压输出。
Uce=12*1/2=6V
R3=Uce/Ic=6/2.5*10∧-3=2.4K

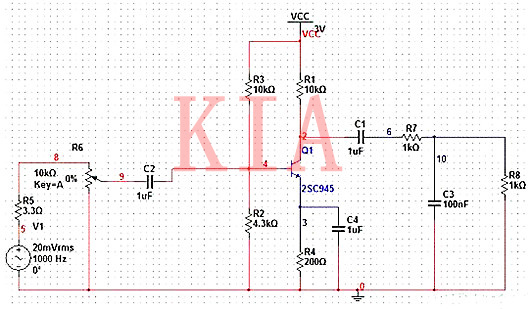

话筒音量放大电路图
如上图所示：R1为三极管基极偏置电阻，阻值不能大也不能小，应该怎样计算呢？
计算这种电阻我们需要知道几个参数：
1、三极管允许通过的最大电流
2、三极管的放大倍数
3、此电路的供电电压
R1的大小影响三极管B→E通过的电流，那电源电压为12V，设三极管的最大通过电流为1A。
解：12V/1A=12R，那么R2的阻值就应该为12欧姆，这时候三极管刚好可以通过1安培的电流。
三极管通过电流最大为1A，那么三极管基极正向偏置电流就应该为1A的一半，这时候三极管刚好在半导通状态。那么基极的电流就应该是1A/2=500mA=0.5A
现在假设三极管的放大倍数为100倍（具体倍数自己万用表HFE档位测量），那么基极的电流就应该是500mA/100倍=5mA=0.005A
现在算出基极通入0.005A电流时三极管刚好是处于半导通状态，现在需要考虑的是当电流流经三极管后会产生压降（0.5V~0.7V）
那如果我们按1V算，12V-1V=11V这11V是正常工作时的电压，那么根据欧姆定律就有11V/0.005A（5mA）=2200R（2.2K），
由上述公式可计算出这个电路的基极偏置电阻R1的大小为2.2K时，三极管处于半导通状态，由话筒来的交流信号经过电容C1耦合后可以被三极管放大。
信号放大电路
