二极管交流电变直流电路图详解-KIA MOS管
信息来源：本站 日期：2021-08-20

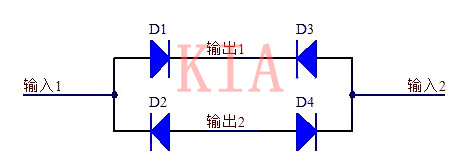

利用二极管变成直流电应用比较多的算是整流桥了，所以说下由二极管搭建的整流桥是怎么把交流电变成直流电的呢？为了便于理解原理图如下。

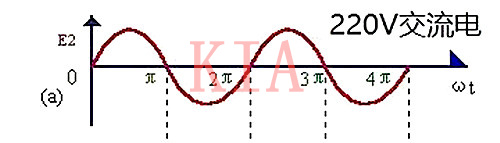

输入1和输入2是交流电的两个输入端，至于电压波形既有大于0的部分也有小于0的部分，具体波形参考下图。

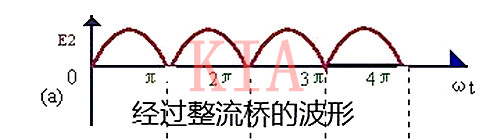

当此时电压位于X轴的上半部分时，假设输入1接的是电网的火线，二极管D1和D4导通，当电压位于X轴的下半部分时D2和D3导通，尽管此时电压是负的，但是流到输出1上的电流仍旧是正的，所以这个整流桥可以把位于负半周期的电压折合到X轴的上方，这样电压波形就变成了下图中的这种。
此时从交流和直流的定义上可以判断交流电变成了直流电，但是这种直流电的波形是不能被接受的，因为它的电压波动太大了，这就需要我们对这个电压进行滤波；

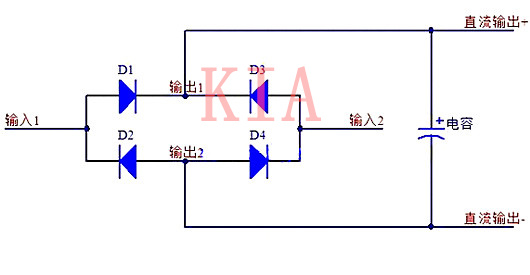

一般最简单的方法可以在输出端加一个电容，因为我们知道电容具有通交隔直的作用，所以可以用电容来进行滤波，具体的接法大家参考下面的原理图。
用电容滤除之后的波形相对于纯直流还是有一定的波动的，但是做到真正的没有波动的直流电是很困难的，所以如果对电源要求不严格就可以采用这种方法。
注：上面电路适用于原理讲解，真正应用电路还是有一些差别。
