三极管射极跟随器电路分享-KIA MOS管
信息来源：本站 日期：2021-07-27
共集电极放大电路射极输出器、射极跟随器

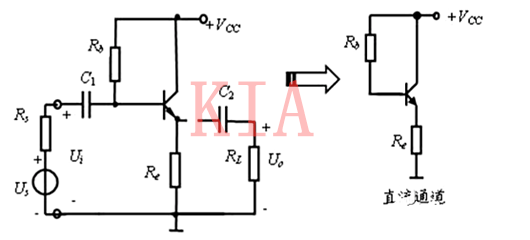

图1 射极输出器电路

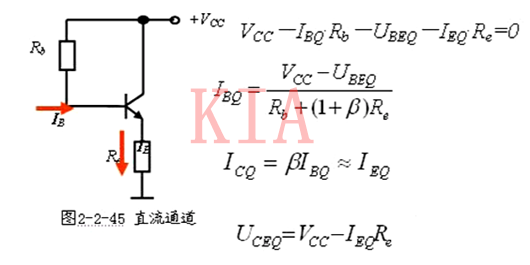

一、 静态分析
二、动态分析

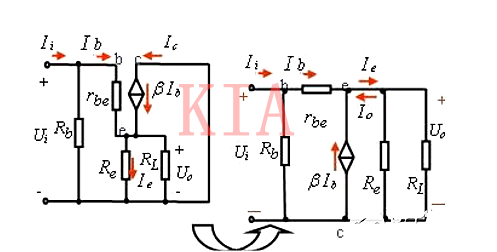

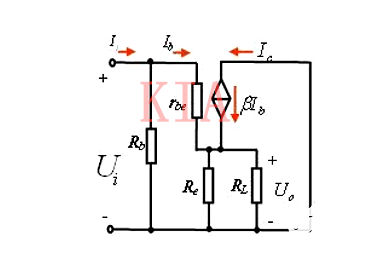

图2 微变等效电路

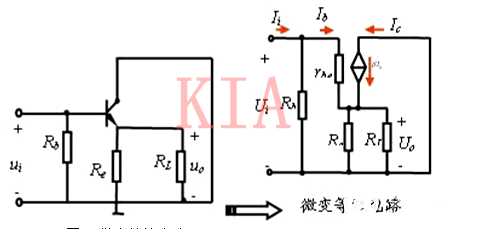

图3 微变等效电路
1. 电流放大倍数：（忽略Rb的分流

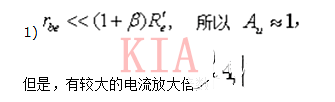

结 论：
2）输入输出同相，输出电压跟随输入电压，故称电压跟随器。

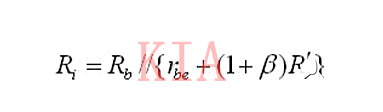

3. 输入电阻
图5 输入电路图
输入电阻较大，作为前一级的负载，对前一级的放大倍数影响较小。
4. 输出电阻
用加压 求流法求输出电阻。

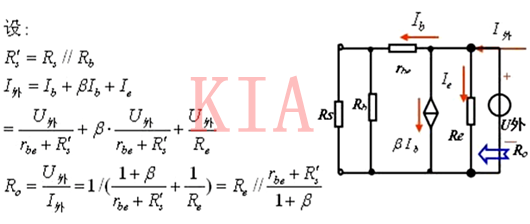

图5 等效电路

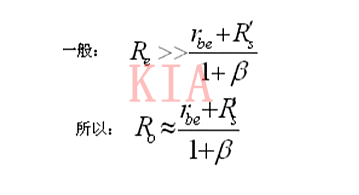

射极输出器的输出电阻很小，带负载能力强。
射极输出器特点：
电压增益小于近似等于1，输出电压与输入电压同 相，输入电阻高，输出电阻低。
射极输出器的使用
1、将射极输出器放在电路的首级，可以提高输入电阻。
2、将射极输出器放在电路的 末级，可以降 低输出电阻，提高带负载能力。
3、将射极输出器放在电路的两级之间，可以起到电路的匹配作用。
例：
估算静态工作 点，计算电流放大倍数、电压放大倍数和输入、输出电阻。

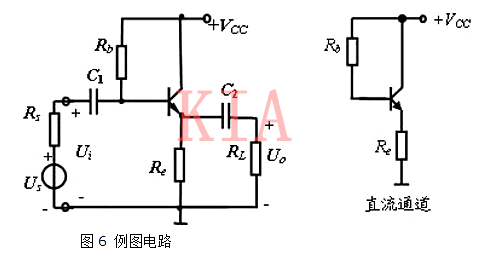

图6 例图电路
可见：输入电阻很大，输出电阻很小。
