射极跟随器指的是：信号从基极输入，从发射极输出的放大器。
其特点为输入阻抗高，输出阻抗低，因而从信号源索取的电流小而且带负载能力强，所以常用于多级放大电路的输入级和输出级；也可用它连接两电路，减少电路间直接相连所带来的影响，起缓冲作用。
电压放大系数略低于1，负载能力强，输入信号与输出信号相位相同。也可认为是一种电流放大器。常作阻抗变换和级间隔离用。

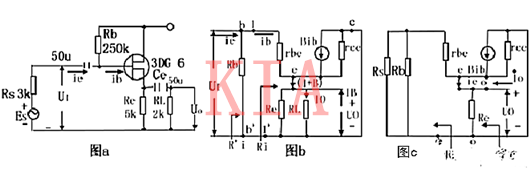

共集接法的电路见下图，它从基极输入信号，从射极输出信号。它具有高输入阻抗、低输出阻抗、输入信号与输出信号相位相同的特点。
射极跟随器以很小的输人电流却可以得到很大的输出电流（ie=（1+β）ib）。
因此具有电流放大及功率放大作用。需要区别的是普通的多级共射级放大电路，是不放大电流放大电压，这点跟射随是相反的。
在电视电路中，中放解出TV的视频图像后用射极电路来输出，保证输出图像的变化随输入而改变，需主意的是一般幅度要达到1.2V左右，需通过调节RB和RE的比例调节输出交流波形的幅度。

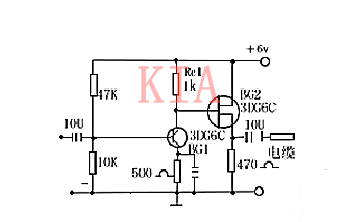

下图是高频放大器使用的一种电路，由同轴电缆把信号输出，电缆的特性阻抗一般为50欧或70欧，所以要通过跟随器BG2实现阻抗变换。

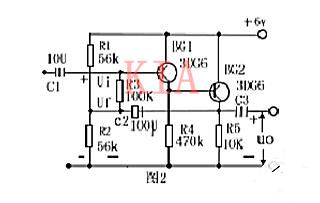

图2是一种自举式的跟随器，它的特点是：
1、自举
由于R3的下端电位随上端电位升曾而升高，故称为自兴举，自举作用使R3两端的交流压降为零。所以对交流来说，R3相当于开路，从而避免了偏置电路降低了输入阻抗的缺陷。
2、输入阻抗高
为了尽量地提高晶体管有效的输入阻抗，采用BG1和BG2组成复合管电路，这时β=β1β2，使总的输入阻抗大大提高。因为输入阻抗Ri=Rbe+（1+β）Reo 本电路的输入阻抗为2兆欧，

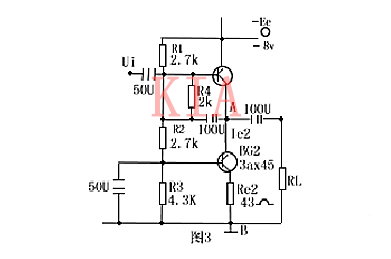

图3是串接式的跟随器，其特点是：
（1）类似图2一样，R4两端交流电压具有自举作用；
（2）BG2采用共基接法，使Ic2具有恒流作用，A、B两点交流阻抗RAB大大也提高，从而提高了跟随器的输入阻抗。

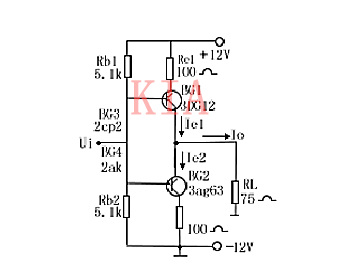

图4是互补式的跟随器，电路的特点是：
（1）由于两只三极管轮流供给负载电流，所以每只管的功耗只为输出功率的（12-20）%左右，效率较高；
（2）两只三极管都从射极输出，其输出阻抗基本上一样，所以输出波形正、负半波对称；
（3）由于输入信号通过BG3或BG4耦合至三极管的基极，所以，对交、直流信号都可跟随。其跟随范围约为±5伏。
