(只适合主板)场效应管替换只需大小相同，分清N沟道P沟道即可，功率大的可以代换功率小的，主板的场效应管最好原值代换。
场效应管好坏判断
一、定性判断MOS型场效应管的好坏
先用万用表RX10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。给栅、源极之间充电，此时万用表指针有轻微偏转。
再改用万用表RX1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。
二、定性判断结型场效应管的电极
将万用表拨至RX100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。若发现表针有轻微摆动，就证明第三脚为栅极。
欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极,其余二脚分别是源极和漏极。
判断理由: JFET 的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明 显。
如表针向左侧大幅度偏转,就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑ 。
但表针究竟向哪个方向偏转，应视感应电压的极性( 正向电压或反向电压)及管子的工作点而定。
注意事项:
(1)试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。
场效应管在电路图中常用
表示，关于它的构造原理由于比较抽象，我们是通俗化讲它的使用，由于根据使用的场合要求不同做出来的种类繁多,特性也都不尽相同;我们在mpn中常用的一般是作为电源供电的电控之开关使用，所以需要通过电流比较大；

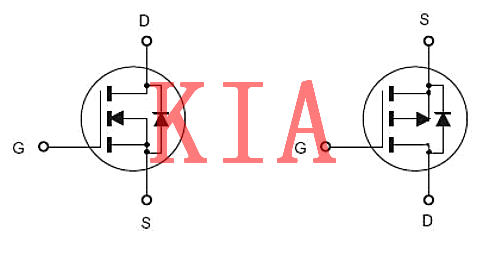

所以是使用的比较特殊的一种制造方法做出来了增强型的场效应管(MOS型)，它的电路图符号:
仔细看看你会发现，这两个图似乎有差别，这实际上是两种不同的增强型场效应管，第一个叫N沟道增强型场效应管，第二个叫P沟道增强型场效应管，它们的的作用是刚好相反的。
接下来看看是怎么使用它来当开关的，从图中我们可以看到它也像三极管一样有三个脚，这三个脚分别叫做栅极(G) 、源极(S)和漏极(D) ，mpn中的贴片元件示意图是这个样子:
1脚就是栅极，这个栅极就是控制极，在栅极加上电压和不加上电压来控制2脚和3脚的相通与不相通，N沟道的，在栅极加上电压2脚和3脚就通电了，去掉电压就关断了，而P沟道的刚好相反，在栅极加上电压就关断(高电位)，去掉电压(低电位)就相通了。
