开关MOS寄生二极管的多种妙用详细解析-KIA MOS管
信息来源：本站 日期：2020-07-07
当电路中产生很大的瞬间反向电流时，可以通过这个二极管导出来，不至于击穿这个MOS管。（起到?；OS管的作用）

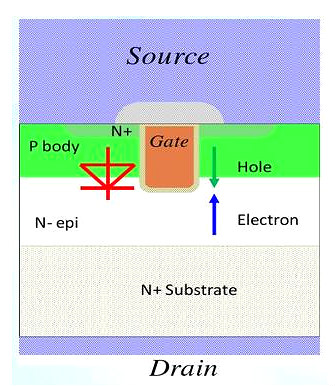

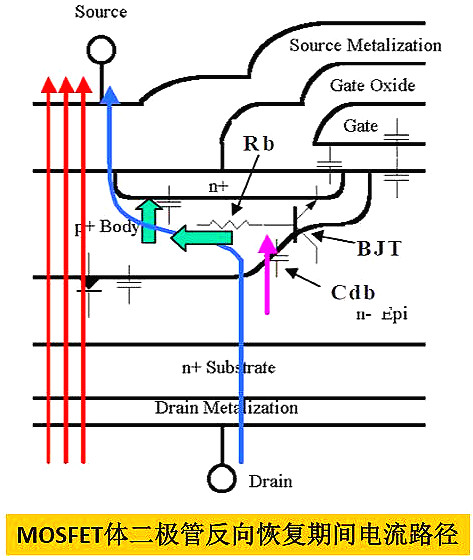

沟槽Trench型N沟道增强型功率MOSFET的结构如下图所示，在N-epi外延层上扩散形成P基区，然后通过刻蚀技术形成深度超过P基区的沟槽，在沟槽壁上热氧化生成栅氧化层，再用多晶硅填充沟槽，利用自对准工艺形成N+源区，背面的N+substrate为漏区，在栅极加上一定正电压后，沟槽壁侧的P基区反型，形成垂直沟道。

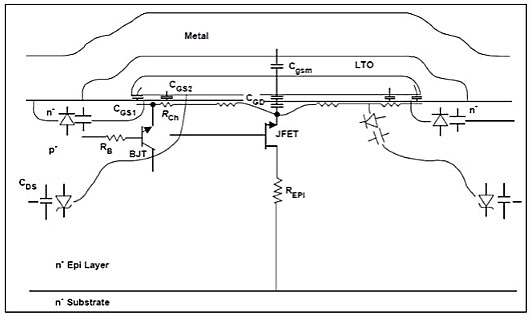

由下图中的结构可以看到，P基区和N-epi形成了一个PN结，即MOSFET的寄生体二极管。

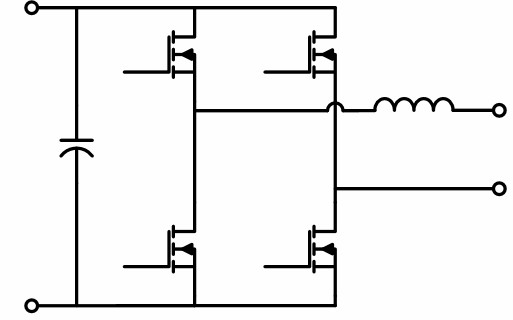

1、全桥逆变电路

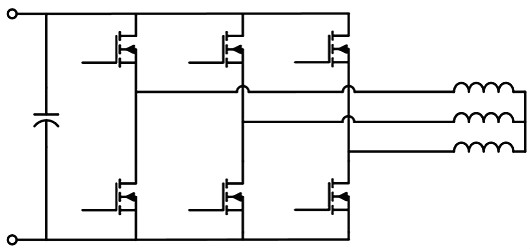

2、三相桥电路

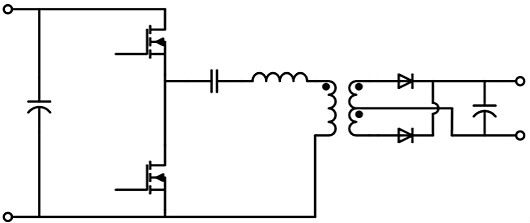

3、LLC半桥谐振电路ZVS

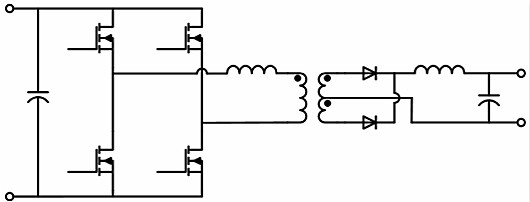

4、移相全桥PSFB ZVS

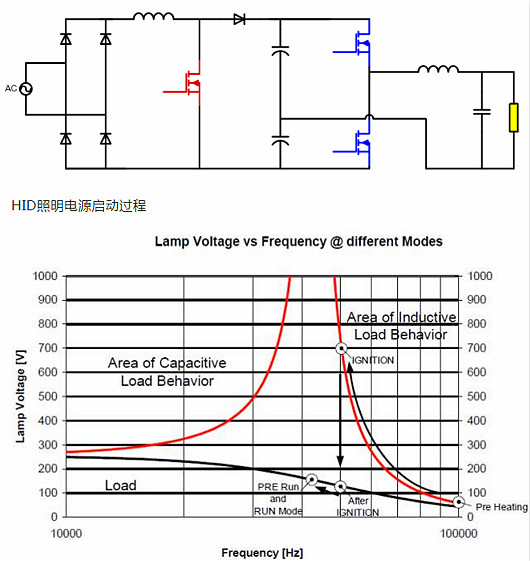

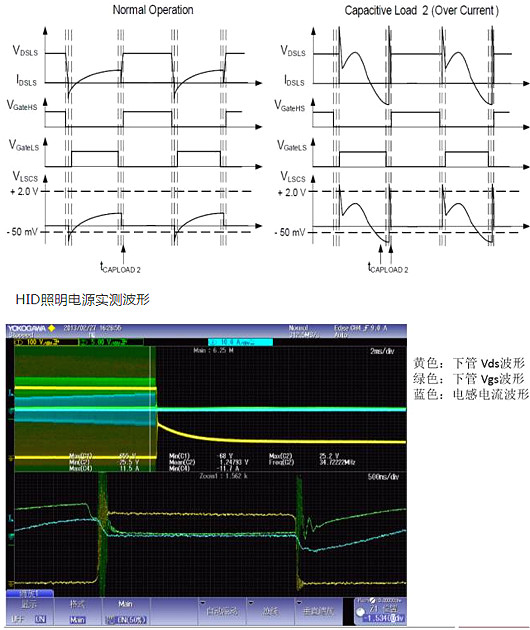

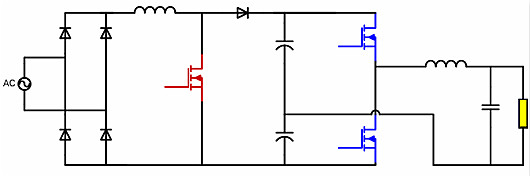

5、HID照明（ZVS）

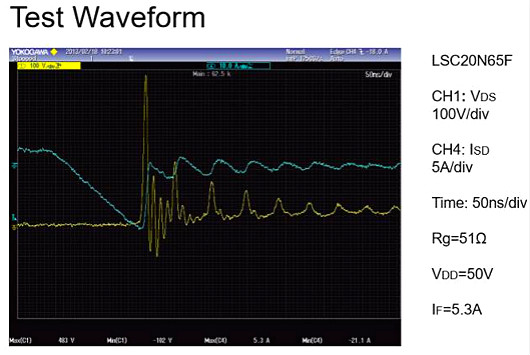

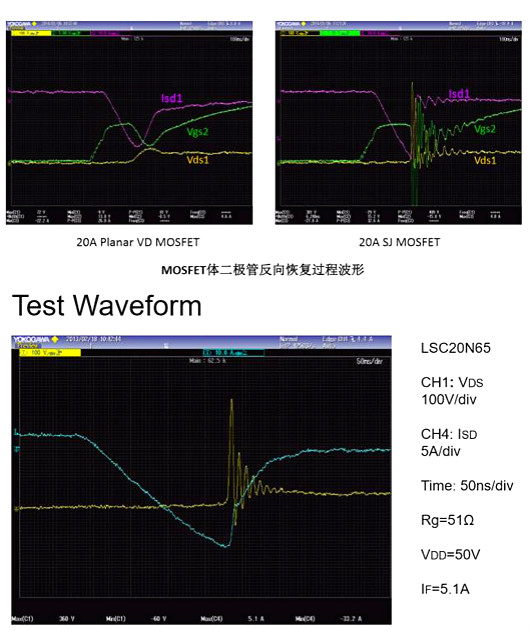

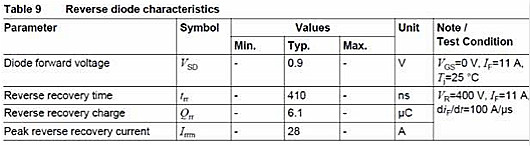

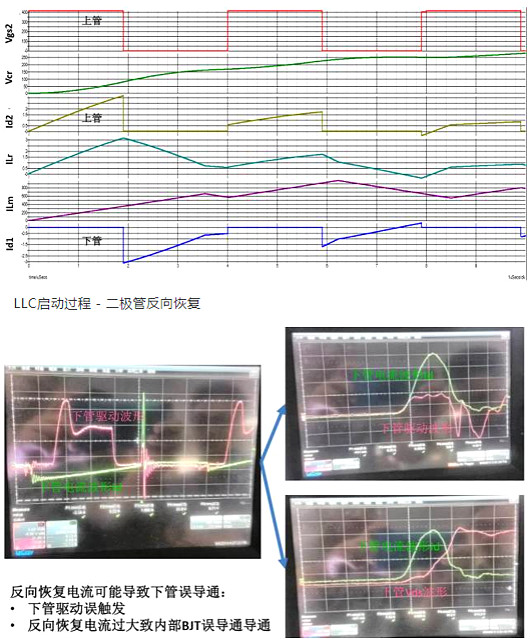

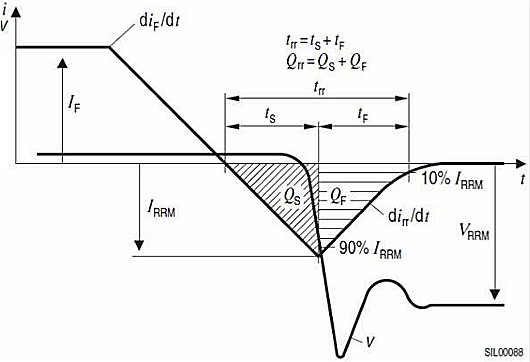

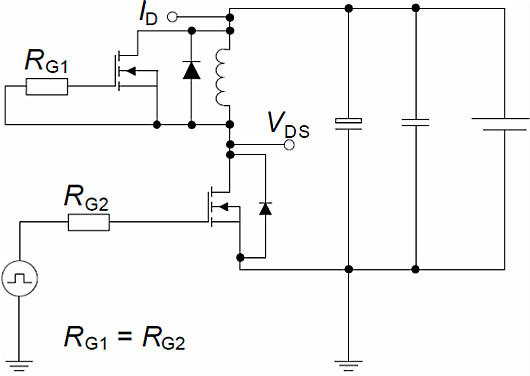

1、MOSFET体二极管反向恢复

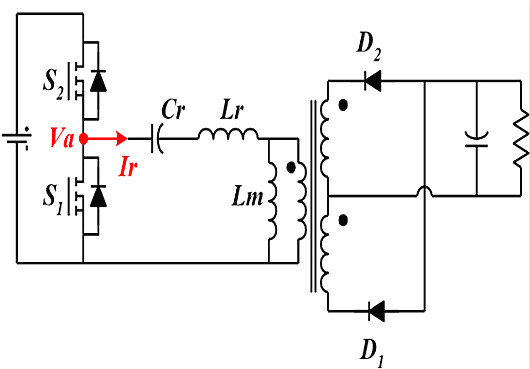

2、LLC半桥谐振变换器

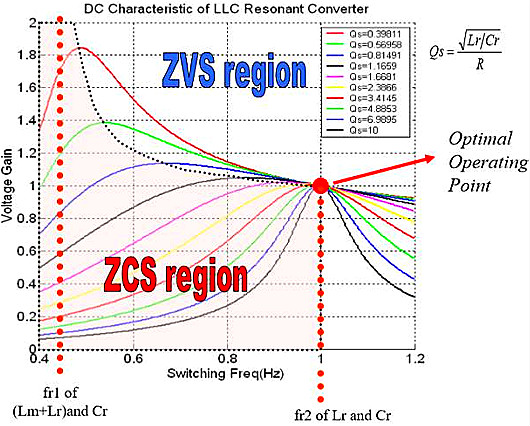

3、LLC电压增益

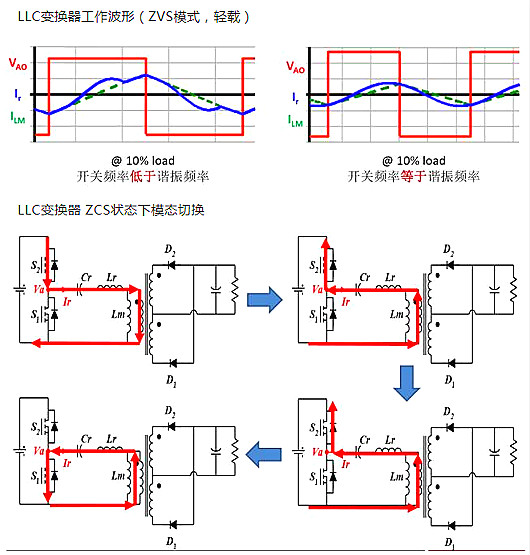

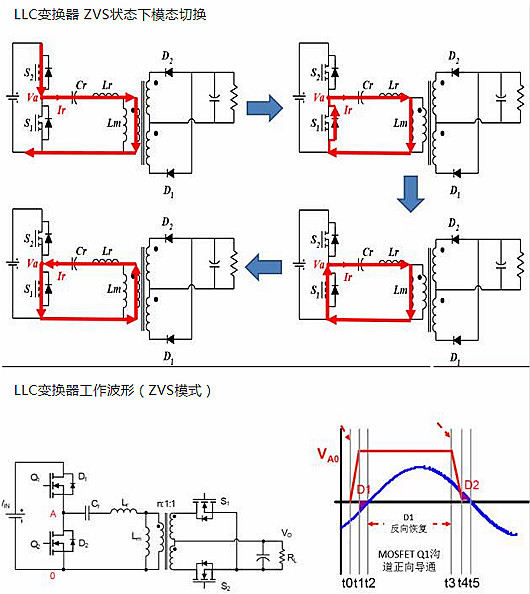

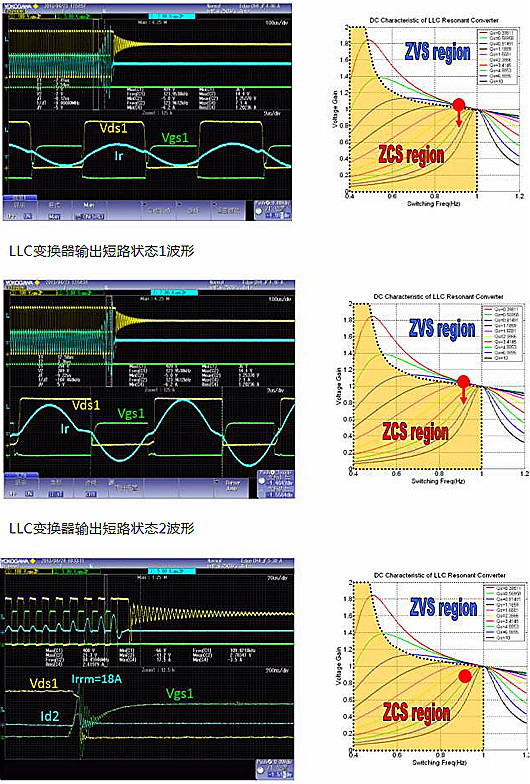

4、LLC变换器 ZVS状态下模态切换
