MOS管和三极管类似，只不过 MOS管是压控压型（电压控制），而三极管是流控流型（电流控制）。
至于MOS管的使用，N型与P型存在区别，对于应用，我们只需要知道：
1、对于N型MOS管，若G、S之间为高（电压方向G指向S，具体电平看具体MOS管 ），D、S（电压方向D指向S）之间就会导通，此时D、S间相当于一个很小的电阻，若G、S之间为低（具体电平看具体MOS管 ），D、S之间就会截止，此时D、S间相当于一个很大的电阻，电流就无法流过。
2、对于P型MOS管，若G、S之间为高（电压方向S指向G，具体电平看具体MOS管 ），D、S之间就会导通（电压方向S指向D），此时D、S间相当于一个很小的电阻，若G、S之间为低（具体电平看具体MOS管 ），D、S之间就会截止 ，此时D、S间相当于一个很大的电阻，电流就无法流过。
N型MOS管应用的场景更多，相比于比P型MOS管，其优点如下：
1、开关速度更快
2、耐压更高
3、通过的电流更大

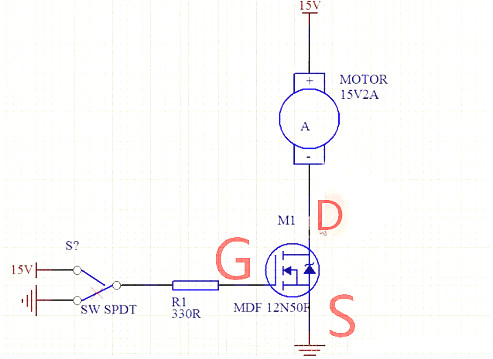

下面是N型MOS管的一个简单的引用电路，当G端通入高电平，MOS管D、S间导通，此时MOS管导通，电机的电流得以通过，电机转动。当G端为低电平的时候，D、S间无法导通，电机也就无法运行。
应用MOS管前，理解MOS管每个参数的具体意义后，再额外注意一下管子本身的体二极管，本身Vf=1.6V，导通后管子本身阻抗一般是mΩ级；管子厂工作于以下三种状态：导通，截止和可变电阻区（又有线性放大区的说法）。

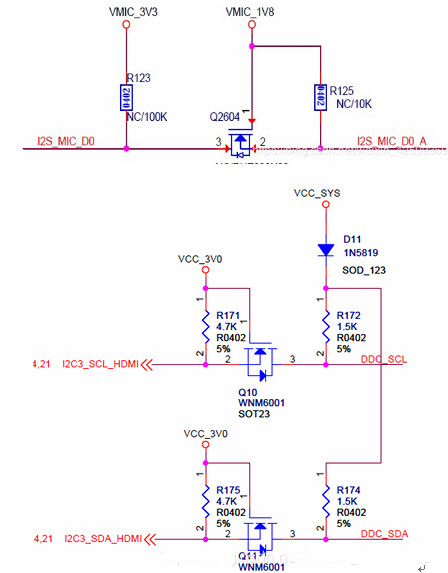

1. 作电平转换用
电路设计时，不同的子系统之间无可避免的需要数字信号传递，不同的系统之间或者设备之间，数字接口电平经常不一致，故需要用到电平转换电路，有专门集成的IC实行电平转换，从省成本的角度来看也可以用MOS管或者三极管搭建，如下为MOS管搭建：
需要注意电平的高低，外接电路电平是否确定，是否双向通信和通信速率等均影响具体电路的细节考虑，上述只是模型。
2. 作开关管用
作为电子开关控制电源的通断，一般正极用PMOS管，负极用NMOS管控制；

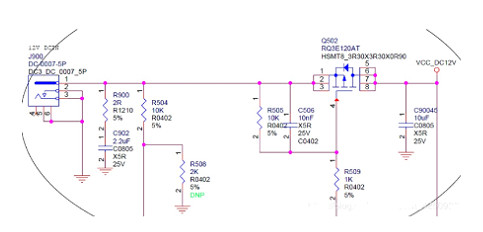

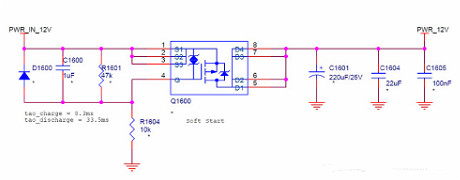

3. 缓启动用
在有大电容负载时，比如电解电容和大功率设备电源（电机、马达等）需要对电源作缓启动设计，否则会有很大的浪涌电流，电源电压跌落导致系统复位，反复重启等严重缺陷。

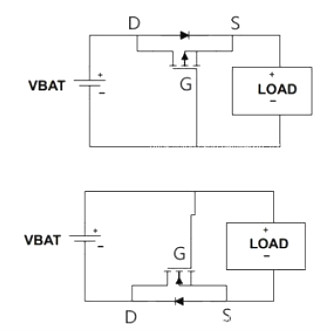

4. 防反接用
在电源接口设计时，有很多场合需要考虑反接的问题，没有相应的电路设计的话很容易将电路烧坏，造成损失；
PMOS管常用在正极，NMOS管常用在负极；上面电路只是一个模型，具体电路还需要增加相应的阻容器件调理。

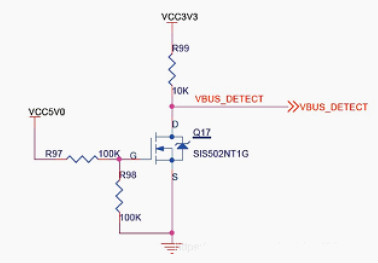

5. 作逻辑转换用
信号除了电平高低的转换，很多时候需要电平逻辑高低转换，MOS管和三极管都可以实现，下面是MOS管的方式；
MOS管在电路中还有很多其他用途，暂时先介绍上面几种；尤其注意在大功率电路设计中，务必理解各种参数的实际意义和关联关系，以免造成严重后果。
