分析电阻额定电压和额定功率的重要性及两者之间的关系-KIA MOS管
信息来源：本站 日期：2019-11-04
额定电压是指电气设备长时间正常工作时的最佳电压，额定电压也称为标称电压。当电气设备的工作电压高于额定电压时容易损坏设备，而低于额定电压时将不能正常工作（如灯泡发光不正常，电机不正常运转）。
机械的额定功率是指机械设备所能达到的最大输出功率，机械设备的实际输出功率不会大于额定功率，这一点与电器不同。
电器的额定功率是指用电器正常工作时的功率。它的值为用电器的额定电压乘以额定电流。若用电器的实际功率大于额定功率，则用电器可能会损坏；若实际功率小于额定功率，则用电器无法正常运行。
在正常运行工作状况下，动力设备的输出功率或消耗能量的设备的输入功率。常以“千瓦”为单位。也指工厂生产的机器在正常工作时所能达到的功率。即平常所说的某机器的功率，机器的额定功率是一定的。

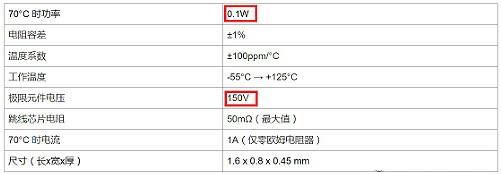

在审核电路的时候，往往比较关注电阻的额定功率。但是，往往会想当然的认为：因为欧姆定律，所以电阻一定的情况下：
P=UI=U2/R=I2R
电压确定了，功耗也就确定了。所以这两个参数相关。不少开发人员觉得，关注额定功率就可以了，电阻的额定电压是多余的参数，不需要关注。
电阻正常工作是,电压不应该超过最高工作电压,否则,可能导致内部绝缘损坏而击穿电阻。没有达到额定功率,只是一般不易热损坏。若电阻的散热条件较好,电阻温度较低,理论上功率可以超过额定功率,但实际上若没有特殊的散热措施,不会出现这种情况。所以,电阻的额定电压和额定功率两个条件都要遵守。
额定电压主要是基于绝缘的要求,取决于电阻的材料和工艺，额定功率主要是基于电阻的散热能力。
实际运行时,有的情况下，电阻在额定电压下,实际功率已经超过了额定功率的；有的情况下，电阻在满足额定功率的时候，电压已经超过额定电压的这个情况，第一跟电阻的阻值有关，第二跟电阻的封装和工艺有关，第三有时可以超过额定功率，只要温度不超过额定温度，跟环境温度有关，这种情况比较少。
1、合成型电阻器
合成型电阻器件体积小，过负荷能力强，但它们的阻值稳定性差，热和电流噪声大，电压与温度系数较大。合成型电阻器的主要降额参数是环境温度、功率和电压。
A、应用指南
a) 合成型电阻为负温度和负电压系数，易于烧坏。因此限制其电压是必须的。
b) 在潮湿环境下使用的合成型电阻器，不宜过度降额。否则潮气不能挥发将可能使电阻器变质失效。
c) 热点温度过高可能导致合成型电阻器内部的电阻材料永久性损伤。
d) 为保证电路长期工作的可靠性， 电路设计应允许合成型电阻器有±15%的阻值容差。
B、降额准则

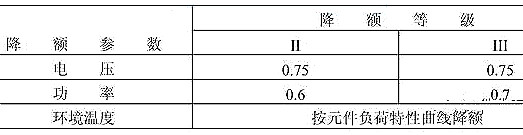

合成型电阻器的降额准则见下表。
薄膜型电阻器按其结构，主要有金属氧化膜电阻器和金属膜电阻器两种。薄膜型电阻器的高频特性好，电流噪声和非线性较小，阻值范围宽，温度系数小，性能稳定，是使用最广泛的一类电阻器。薄膜型电阻器降额的主要参数是电压、功率和环境温度。
A、应用指南
a) 各种金属氧化膜电阻器在高频工作情况下， 阻值均会下降 （见元件相关详细规范） 。
b) 为保证电路长期工作的可靠性，设计应允许薄膜型电阻器有一定的阻值容差，金属膜电阻器为±2%，金属氧化膜电阻器为±4%，碳膜电阻器为±15%。

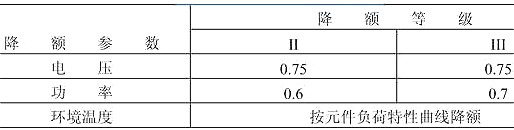

B、降额准则
电阻网络装配密度高，各元件间的匹配性能和跟踪温度系数好，对时间、温度的稳定性好。电阻网络降额的主要参数是功率、电压和环境温度。
A、应用指南
为保证电路长期工作的可靠性，设计中应允许电阻网络有±2%的阻值容差。

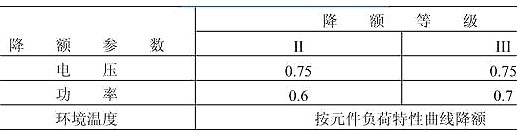

B、降额准则
线绕电阻器分精密型与功率型。线绕电阻器具有可靠性高、稳定性好、无非线性，以及电流噪声、温度和电压系数小的优点。
线绕电阻器降额的主要参数是功率、电压和环境温度。
A、应用指南
a) 在 II 级降额应用条件下，不采用绕线直径小于 0.025mm 的电阻器。
b) 功率型线绕电阻器可以经受比稳态工作电压高得多的脉冲电压， 但在使用中应作相应的降额。见附录 D（参考件）。
c) 功率型线绕电阻器的额定功率与电阻器底部散热面积有关， 在降额设计中应考虑此因素。见附录 E（参考件）。
d) 为保证电路长期工作的可靠性，设计应允许线绕电阻器有一定的阻值容差：精密型线绕电阻器为 ±0.4％；功率型线绕电阻器为 ±1.5％。

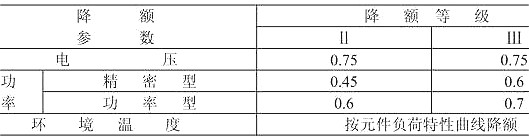

B、降额准则
