mos管散热器，大功率逆变器MOS管，工作的时候，发热量非常大，如果MOS管散热效果不好，温度过高就可能导致MOS管的烧毁，进而可能导致整个电路板的损毁。传统大功率逆变器MOS管散热，大功率逆变器MOS管设置于电路板，同时散热器也设置于电路板，MOS管与散热器接触，当电路工作的时候，MOS管散发的热量由散热器迅速散发出去。
如果在电路功率大的时候，MOS管的数量会比较多，按照目前这种MOS管散热结构，只能增加散热器和电路板的长度来供所有MOS管散热，这样就会增加机箱 的体积，同时这种散热结构，风量发散，散热效果不好。有些大功率逆变器MOS管会安装通风纸来散热，但是安装通风纸很麻烦。 所以MOS管对散热的要求很高，散热条件分为最低和最高，即在运行中的散热情况的上下浮动范围。一般在选购的时候通常采用最差的散热条件为标准，这样在使用的时候就可以留出最大的安全余量，即使在高温中也能确保系统的正常运行。
mos管和散热器之间目前还是使用的螺丝来紧固的，MOS管是发热量比较大的器件，所以在使用的时候一般都配有散热器，一般是小型的铝散热器。为了提高散热性能，必须将MOS管的热量尽量导入散热器上，需要将mos管与散热器之间的热阻降低，我们知道一般使用导热硅脂的效果是最好的一种。然后MOS管必须与散热器之间保持绝缘所以不能使用导热硅脂。能不能使用导热软片呢？
在拆解一些电子产品的时候也见过使用导热软片的。本人觉得导热软片还是不太保险，因为强度不够容易导致在上螺丝的时候损害胶层而出现击穿的情况。所以一般还是使用导热绝缘片。导热绝缘片也要考虑其强度。要承受一定多死拧紧所受的力而不被破坏。

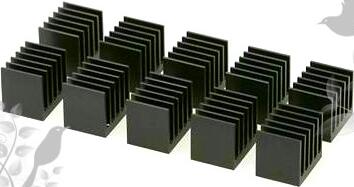

mos散热器是一种给电器中的易发热电子元件散热的装置，多由铝合金，黄铜或青铜做成板状，片状，多片状等，如电脑中CPU中央处理器要使用相当大的散热片，电视机中电源管，行管，功放器中的功放管都要使用散热片。一般散热片在使用中要在电子元件与散热片接触面涂上一层导热硅脂，使元器件发出的热量更有效地传导到散热片上，再经散热片散发到周围空气中去。
1.多铺铜，增加散热过孔。
2.贴散热胶。通常采用散热器加导热硅胶的设计直接接触散热，如果MOS管外壳不能接地，可以采用绝缘垫片隔离后再用导热硅脂散热。也可以选用硅胶片，硅胶覆盖MOS管，除了散热还可以起到防止静电损坏的作用。
在上述两种方法中有一帖散热胶为较常用的方法，其中常用的散热材料包括导热硅脂、导热双面胶和导热硅胶片。
导热硅脂俗称散热膏，导热硅脂以有机硅酮为主要原料，是一种高导热绝缘有机硅材料，几乎永远不固化，可在-50℃—+230℃的温度下长期保持使用。导热双面胶常用于LED等功率器件的散热，其导热系数通常大于1.5W/(M.K)；导热硅胶片起到导热作用，在发热体与散热器件之间形成良好的导热通路，与散热片，结构固定件（风扇）等一起组成散热模组。

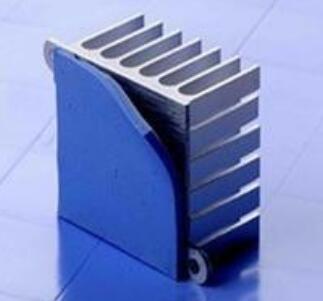

为大功率MSO管加装散热片和导热硅胶片时，尽量减少开关管集电极和散热片之间的耦合电容Ci，同时也要保证导热效果。以Laird的导热硅胶片安装为例，安装时首先要保持与导热硅胶片接触面的干净，预防导热硅胶片黏上污秽，安装时可以采用撕去另一面保护膜，放入散热器，再撕去最后一面保护膜的方式安装，同时注意力度要小，避免拉伤或拉起导热硅胶片。
