TO-252 封装形式脚位封装技术介绍
MOS管的引脚，G、S、D分别代表什么
G：gate 栅极S：source 源极D：drain 漏极
MOS管是金属(Metal)—氧化物(Oxid)—半导体(Semiconductor)场效应晶体管。市面上常有的一般为N沟道和P沟道。N沟道的电源一般接在D，输出S，P沟道的电源一般接在S，输出D

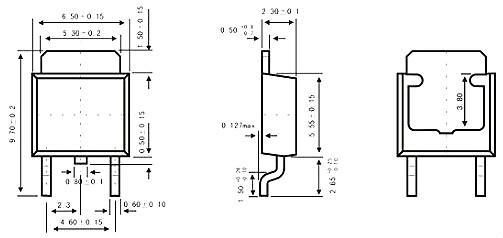

封装TO-252引脚图
芯片封装流行的还是双列直插封装，简称DIP(Dual ln-line Package)。DIP封装在当时具有适合PCB(印刷电路板)的穿孔安装，具有比TO型封装易于对PCB布线以及操作较为方便等一些特点，其封装的结构形式也很多，包括多层陶瓷双列直插式DIP，单层陶瓷双列直插式DIP，引线框架式DIP等等。常用于功率晶体管、稳压芯片的封装。
