锂电池保护板电路图

锂在元素周期表上第3位，外层电子1个，容易失去形成稳定结构，所以是非常活泼的一种金属。而锂离子电池具有放电电流大、内阻低、寿命长、无记忆效应等被人们广泛使用，锂离子电池在使用中严禁过充电、过放电、短路，否则将会使电池起火、爆炸等致命缺点，所以，在使用可充锂电池都会带有一块保护板来保护电芯的安全。

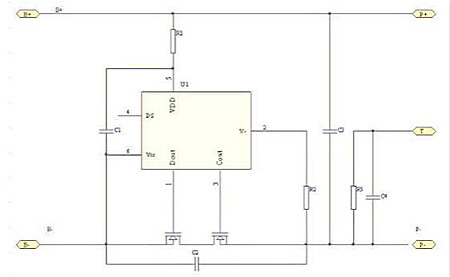

保护板有两个核心部件：一块保护IC，它是由精确的比较器来获得可靠的保护参数；另外是MOSFET串在主充放电回路中担当高速开关，执行保护动作。电路原理图如下：

下面介绍：锂电池保护板主要由维护IC（过压维护）和MOS管（过流维护）构成，是用来保护锂电池电芯安全的器材。锂电池具有放电电流大、内阻低、寿数长、无回忆效应等被人们广泛运用，锂离子电池在运用中禁止过充电、过放电、短路，不然将会使电池起火、爆破等丧命缺陷，所以，在运用可充锂电池都会带有一块维护板来维护电芯的安全。

1、电压保护能力

过充电保护板：保护板有必要具有防止电芯电压超越预设值的才干过放电维护：保护板有必要具有防止电芯电压底于预设值的才干。

2、电流能力

（过流保护电流，短路保护）

保护板作为锂电芯的安全保护器材，既要在设备的正常作业电流规模内，能可靠工作，又要在当电池被意外短路或过流时能迅速动作，使电芯得到保护。

3、导通电阻

定义：当充电电流为500mA时，MOS管的导通阻抗。

由于通讯设备的工作频率较高，数据传输要求误码率低，其脉冲串的上升及下降沿陡，故对电池的电流输出能力和电压稳定度要求高，因而保护板的MOS管开关导通时电阻要小，单节电芯保护板通常在《70mΩ，如太大会导致通讯设备作业不正常，如手机在通话时突然断线、电话接不通、噪声等现象。

4、自耗电流

定义：IC作业电压为3。6V，空载状况下，流经保护IC的作业电流，一般极小。

保护板的自耗电流直接影响电池的待机时刻，通常规则保护板的自耗电流小于10微安。

5、机械功能、温度适应能力、抗静电能力
