pmos是低电压开启吗？

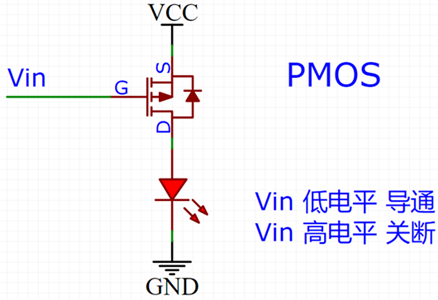

pmos是低电压开启的，其导通条件是栅极电压（Vgs）低于阈值电压（通常为负值），即栅极相对于源极为负电压时导通。
pmos的开启电压是多少？
pmos管的开通电压为负值，通常在-5V至-10V范围内。
pmos管开通条件在于栅源电压(VGs）需满足：
1.电压差要求
当VGs为负值（即源极电压Vs高于栅极电压VG）时，pmos管导通。
具体阈值范围通常为-5V至-10V，具体数值需参考器件数据手册中的阈值电压（VGs(th))。
2.应用场景限制
由于pmos的源极通常接高电位（如电源Vcc），而栅极需通过负压控制以实现导通，这增加了设计的复杂性。
在高端驱动电路中，若漏极与源极电压相同（如Vcc），则需确保栅极电压低于源极约4V至10V。
3.参数影响
导通电阻（RDS(on)）随VGs绝对值的增加而降低，但需避免超过器件最大承受电压。
寄生电容（如Cgd）可能影响开关速度，需通过外部电路优化(如添加驱动电阻或负压电路）。
pmos管的导通条件
栅极电压（Vgs）小于源极电压（Vs），即：Vgs=Vg-Vs<VthVgs=Vg-Vs<Vth其中，VthVth是PMOS管的阈值电压，通常是一个负值。
工作模式条件
根据PMOS管的工作模式，其导通条件可以进一步细分：
1.线性区（放大区）
条件：Vgs<Vth且Vds>Vgs-VthVgs<Vth且Vds>Vgs-Vth
在这个区域，PMOS管的漏极电流与漏源电压（Vds)成线性关系，类似于一个可控电阻。
2.饱和区（工作区）
条件：Vgs<Vth且VdssVgs-VthVgs<Vth且VdssVgs-Vth
在这个区域，漏极电流基本不随漏源电压变化，主要由栅源电压控制。
