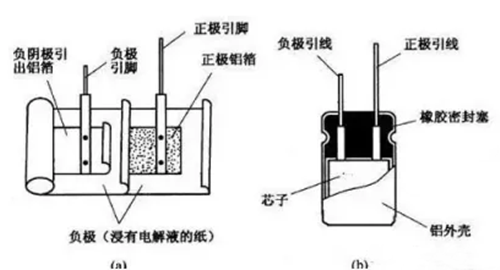

电解电容是电容的一种，通常为由金属箔（铝/钽）作为正电极，金属箔的绝缘氧化层（氧化铝/钽五氧化物）作为电介质，阴极由导电材料、电解质（电解质可以是液体或固体）和其他材料共同组成。电解电容器以其正电极的不同分为铝电解电容器和钽电解电容器。
铝电解电容器的负电极由浸过电解质液（液态电解质）的薄纸/薄膜或电解质聚合物构成；钽电解电容器的负电极通常采用二氧化锰。由于均以电解质作为负电极（注意和电介质区分），电解电容器因而得名。

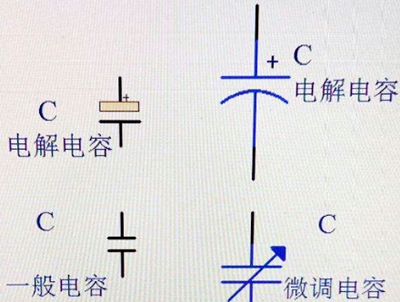

电解电容在PCB电路板中的标志符号，其中左侧有阴影部分相对应的极性为电解电容的负极，另外一侧有"+"为正极；也有部分人省略了右侧的"+"。中间的两个圆点为PCB的焊盘。
电解电容器通常是由金属箔（铝/钽）作为正电极，金属箔的绝缘氧化层（氧化铝/钽五氧化物）作为电介质，电解电容器以其正电极的不同分为铝电解电容器和钽电解电容器。铝电解电容器的负电极由浸过电解质液（液态电解质）的薄纸/薄膜或电解质聚合物构成；钽电解电容器的负电极通常采用二氧化锰。
1.滤波作用
在电源电路中，整流电路将交流变成脉动的直流,而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。在实际中,为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感,对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰。
2.耦合作用
在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。
3.用于存储电量以便高速释放
闪光灯用到的就是这一功能。大型激光器也使用此技术来获得非常明亮的瞬时闪光效果。
4.消除脉动
如果传导直流电压的线路含有脉动或尖峰，大容量电容器可以通过吸收波峰和填充波谷来使电压变得平稳。
5.阻隔直流
如果将一个较小的电容器连接到电池上，则在电容器充电完成后（电容器容量较小时，瞬间即可完成充电过程），电池的两极之间将不再有电流通过。
6.电容器与电感器一起使用,可构成振荡器。
