开关电源dcdc调制方式,PWM PFM PSM-KIA MOS管
信息来源：本站 日期：2025-07-11
PWM（脉冲宽度调制）、PFM（脉冲频率调制）和PSM（脉冲跨周期调制）是开关电源中常见的三种控制模式。
PWM是最常用的方式，通过固定频率改变脉冲宽度来调整输出。PFM则是在保持脉冲宽度不变的情况下改变频率。PSM是频率和脉宽都固定的调制方式，根据负载调整脉冲的出现次数。

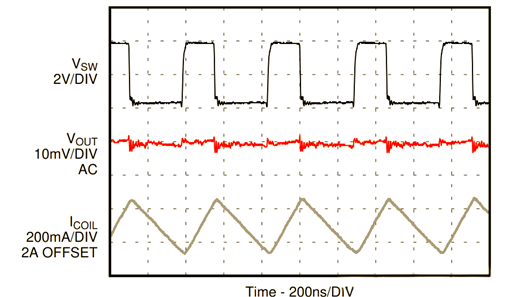

PWM控制模式，即脉冲宽度调制，是一种通过改变开关周期内信号的占空比来调节输出电压的控制方式。在PWM模式下，开关频率保持恒定，而占空比则根据输出电压的变化进行调整。当输出电压升高时，占空比减小；反之，当输出电压降低时，占空比增大。这种控制方式具有控制电路简单、输出纹波电压小、频率特性好、线性度高以及在重负载情况下效率高等优点。然而，PWM控制模式也存在一些缺点，如在轻负载情况下效率较低，且由于误差放大器的影响，回路增益及响应速度会受到限制。
PWM控制模式适用于重负载和恒定频率的应用场景，如工业控制系统和电动汽车充电器。在这些应用中，需要快速响应的负载变化，PWM控制模式能够提供稳定的输出电压和较小的输出纹波。

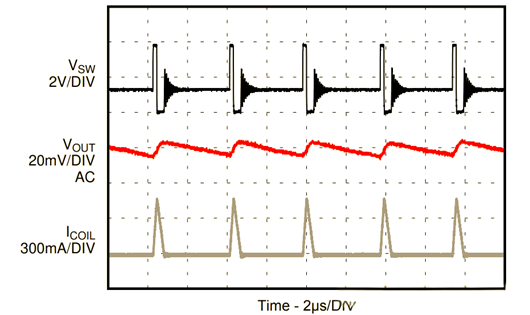

PFM控制模式，即脉冲频率调制，是一种通过改变开关信号的频率来控制输出电压的控制方式。在PFM模式下，开关信号的脉冲宽度保持恒定，而频率则根据输出电压的变化进行调整。当输出电压升高时，频率降低；反之，当输出电压降低时，频率升高。PFM控制模式的优点是在轻负载或空载条件下效率高，因为开关频率的降低减少了开关损耗。此外，PFM控制模式的电路设计相对简单，不需要复杂的时钟和计数器电路。然而，PFM控制模式也存在一些缺点，如输出电压纹波较大、频率成分复杂以及可能产生电磁干扰（EMI）问题。此外，PFM控制模式在负载变化时的输出稳定性较差，响应速度也较慢。
PFM控制模式适用于小功率和低功耗的应用场景，如便携式设备和电池供电的系统。在这些应用中，轻负载或变负载环境下，PFM模式可以通过调整开关频率来优化电源性能，同时在待机状态下降低能量消耗。

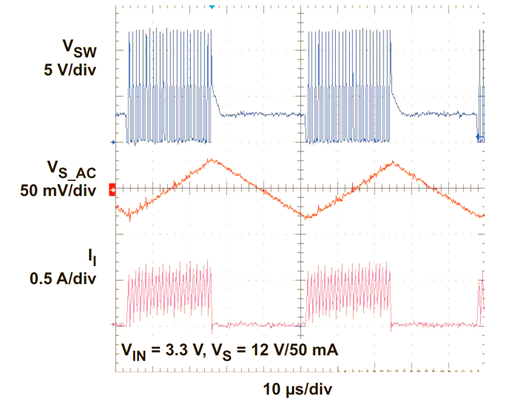

PSM控制模式，即脉冲跨周期调制，是一种通过选择性地跳过某些开关周期来调节输出电压的控制方式。在PSM模式下，开关频率和占空比均保持固定，但会根据输出负载的变化选择性地跳过某些开关周期。当负载较重时，每个周期都工作；而负载较轻时，部分周期被跳过。PSM控制模式的优点是在轻负载条件下效率高，因为跳过了不必要的开关周期，显著降低了开关损耗。然而，PSM控制模式也存在一些缺点，如输出电压纹波较大、响应速度较慢以及需要复杂的逻辑控制来实现根据负载调整开关周期的功能。
PSM控制模式同样适用于轻负载或变负载环境，特别是在对电源效率要求较高的应用中。通过跳过不必要的开关周期，PSM模式能够在保证输出电压稳定性的同时，提高电源效率并减少能量损耗。
