单结晶体管是一种只有一个PN结作为发射极而有两个基极的三端半导体器件，又称基极二极管。
单结晶体管的结构

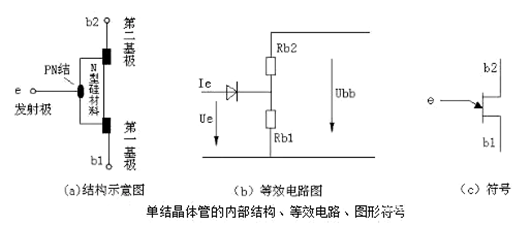

单结晶体管有三个电极，分别称为第一基极b1、第二基极b2、发射极e。单结晶体管虽然有三个电极，但在结构上只有一个PN结，它是在一块高电阻率的N型硅基片一侧的两端，各引出一个电极，分别称第一基极b1和 第二基极b2。在硅片的另一侧较靠近b2处，用扩散法掺入P型杂质，形成一个PN结，再引出一个电极，称发射极e。单结晶体管的内部结构、等效电路、图形符号如图所示。
存在于两个基极b1和b2之间的电阻是N型硅片本身的电阻，称为体电阻，由单结晶体管的等效电路可见，两基极间的电阻Rb1b2=Rb1+Rb2, 其体阻值一般在（5～10）KΩ之间。
国产单结晶体管的型号，主要有BT31、BT32、BT33等系列产品，其中B表示半导体器件，T表示特种晶体管，第三位数3表示三个电极，最后一位数表示功耗100mW、200mW、300mW等等。
单结晶体管的特性
单结晶体管的伏安特性，是指在单结晶体管的e、b1极之间加一个正电压Ue，在b2、b1极之间加一个正电压Ubb，其发射极电流Ie与发射极电压Ue的关系曲线。

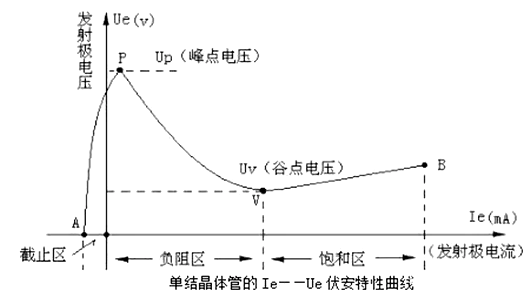

单结晶体管的Ie—Ue伏安特性曲线如图所示。
由单结晶体管的伏安特性曲线可见：
（1）当发射极所加的电压Ue＜Up(峰点电压，约6～8V)时，单结晶体管的Ie电流为很小的反向漏电电流，即曲线的AP段。此时，单结晶体管是处于截止状态的，其e、b1极之间的等效阻值非常大，e、b1极之间相当于一个断开的开关。
（2）当发射极所加的电压Ue越过Up峰点电压后，单结晶体管开始导通，随着导通电流Ie的增加，其e极对地的电压Ue是不断下降的，即曲线的PV段。在曲线的PV段，其动态的电阻值是负值的，这一区间又叫负阻区。负阻区是一个过渡区，时间很短，随着Ie电流的增加，电压Ue将很快达到谷点电压Uv。
（3）当Ie增加到谷点电压所对应的电流，即谷点电流Iv之后，Ue将随Ie的增加而增加，即曲线的VB段，其动态电阻是正值的，这一区间又称为饱和区。单结晶体管工作在饱和区时，其e、b1极之间的等效阻值非常小，e、b1极之间相当于一个闭合的开关。
综上所述，单结晶体管的e、b1极之间，相当于一个受发射极电压Ue控制的开关，故可以用来作振荡元件。
（1）基极间电阻Rbb(即Rb1+Rb2)。其定义为发射极开路时，基极b1、b2之间的电阻，一般为（5~10）KΩ，其数值随温度上升而增大，不同型号的管阻值有较大的差异。
（2）分压比η。η=Rb1/(Rb1+Rb2),由管子内部结构决定的常数，一般为0.3--0.85。
（3）eb1间反向电压Vcb1。在b2开路时，在额定反向电压Vcb2下，基极b1与发射极e之间的反向耐压。
（4）反向电流Ieo。在b1开路时，在额定反向电压Vcb2下，eb2间的反向电流。
（5）发射极饱和压降Veo。在最大发射极额定电流时，eb1间的压降。
（6）峰点电流Ip：单结晶体管刚开始导通时，发射极电压为峰点电压时的发射极电流。
1、外观判断法
从外观上看，引脚与外壳相通的电极，一般是b1极；与凸耳相靠近的电极一般为e极。

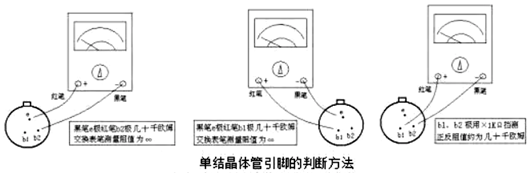

2、万用表判断法
1）发射极e的判断
单结晶体管，也叫双基极二极管，有e、b1、b2三个电极，其三个管脚的极性可用万用表的R×1K挡来进行判断。测任意两个管脚的正向电阻和反向电阻，直到测得的正反向电阻都基本不变时（一般约10KΩ～30 KΩ，不同型号的管阻值有差异），这两个管脚就是两个基极，剩下的另一个管脚就是发射极e。
2）b1、b2电极的判断
在判断出发射极e的基础上，万用表量程置于R×1K挡，黑表笔发射极，红表笔分别接另外两个极，万用表两次均会导通，两次测量中，电阻大的一次，红表笔接的就是单结晶体管的b1极。
