无线收发电路包括发射和接收两个主要部分。在发射部分，数字信号首先被转换为模拟信号，然后通过调制器加载到高频载波上，最终通过天线发射出去。在接收部分，天线接收到的射频信号经过解调器还原成原始的数字信号。

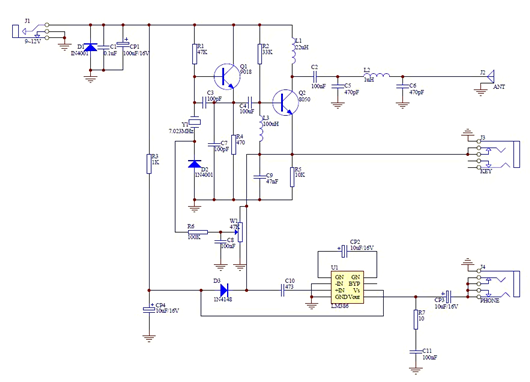

电路测试

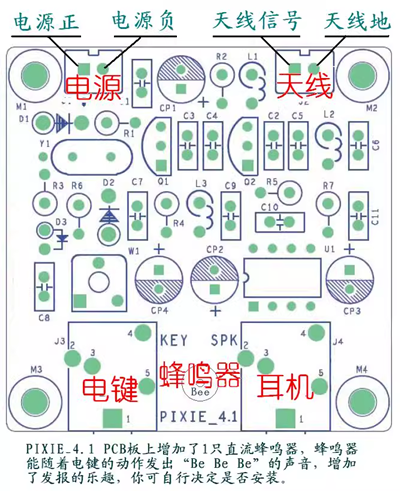

先将9V电压引入电路板，工作电流为17mA左右。使用示波器测量天线的输出信号，此时天线是空载。输出电压的峰值大约为200mV。对应的有效值为140mV左右。利用BG7TBL频率计测量，信号的频率为7.023MHz，功率为-5.5dBm。对应信号幅值为120mV左右。这与前面示波器测量的幅值接近。
使用插头设置模块处于发射状态。?？楣ぷ鞯缌鞔笤嘉?50mA。通过衰减器将信号连接到频谱仪。此时振荡波形的峰峰值达到了16V。经过46dB衰减，频谱仪测量信号的频谱，峰值为-21.7dBm。电路输出高频功率大约为600mW。
电路原理

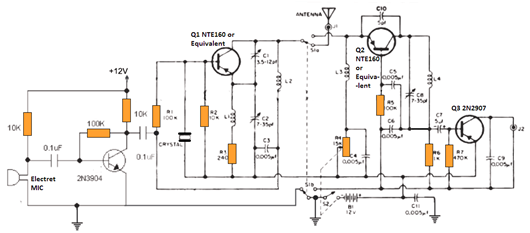

晶体管Q1与晶体、电容C1、C2、C3和电感L2一起形成高频RF振荡器，其频率由晶体的第3个泛音值决定。由于使用了晶体，因此频率稳定无变化。
Q2晶体管与C8、L4也形成振荡器，但设计用作接收器电路。必须精确调谐C8，L4，以锁定来自另一个收发器单元的晶体频率。
开关 S1a/S1b 是一个成组选择开关，用于在发射器和接收器功能之间进行串联选择。当开关转向Q1时，它激活发射器，使传输的信号通过天线发射。
当开关朝向Q2侧时，它会激活接收器部分，以便它可以接收从另一个远距离收发器发送的信号。
Q3部分是一个简单的音频放大器，可将从Q2捕获的信号放大到适合耳机的电平。
MIC部分是一个单晶体管麦克风放大器，它放大语音信号并调制Q1频率，以便将语音信号传输到空气中。
S2 是一个开/关电源开关，可与电位器 R4 集成。R4是一种灵敏度控制电路，也可以像音量控制一样使用。
电池可以是 12 V 密封电池或锂离子电池。
