手机快充原理详解及电路图分享-KIA MOS管
信息来源：本站 日期：2025-06-12
电池充电的基本条件：充电器电压要比电池电压高，才能克服电池的电压使它产生充电电流，完成电荷转移过程。
快充的核心是动态调整电压与电流。以常见方案为例，高压低电流（如高通QC）：通过提升电压缩短充电时间。低压大电流（如OPPO VOOC）：直接输送更大电流，减少发热。
关键点：快充全程由手机内置的 电源管理芯片（PMIC） 智能调控，实时监测电池温度、电压和电量。当电量接近80%时，快充会自动切换为“涓流充电”，降低功率，避免过充。
可知功率（P）=电压（U）*电流（I），在电池电量一定的情况，功率标志着充电速度，要想提高充电功率，要么提高电流，要么就加大电压，要么就两者同时加大。
把充电比喻成水池蓄水，提升电压，会对池壁带来更大压力，带来安全隐患。所以单纯采用提升电压这种方式的还不多。
从物理计算公式上来说，功率（P）=电压（U）*电流（I），在电池电量一定的情况，功率标志着充电速度，我们可以通过三种方式来缩短充电时间。
高电压低电流充电
在这种充电模式下，手机的充电器会先将220V的市电降压至5V低压，5V的电压来到充电器后由电源管理芯片降到4.2-4.35V这么一个稳定电压区间，这样一个流程下来，手机的锂电池才能顶得住。
不过，在降压过程过，电压的转化效率并不是100%的，手机在充电时发热也会产生损耗。而且手机和充电器都会发热。
高电流低电压充电
增加电流，在充电器电路和电池电路中都引入MCU单片微型计算机来代替降压电路。在低电压高电流的前提下，通过开电压环实现分段横流的电流的输出。
高电流低电压就是将电直接充个电池，而不经过降压IC，只在充电器中降一次压，电流较大所以它的充电时间相对会较短。它的电压会稳定在3-4.2v之间，电流在2-4A之间，而且还比较稳定不易发热，功率上也得到了提升。
高电压高电流充电
同时增大电压和电流确实是提高功率的最好办法，手机的充电效率确实是最快的，但它的弊端就在增大电压时手机充电会发热。
需要注意的是，电压和电流并不是可以无节制低提高的，电流过大是会让手机产生发热，影响电池的使用，温度过高甚至会爆炸。

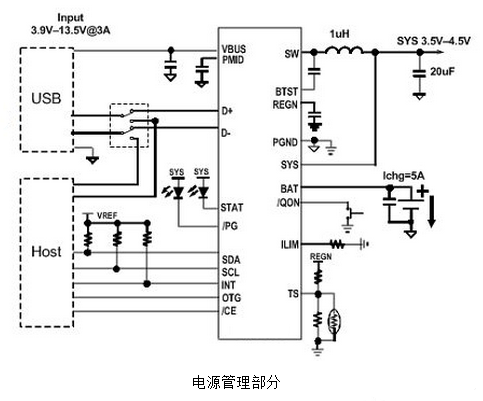

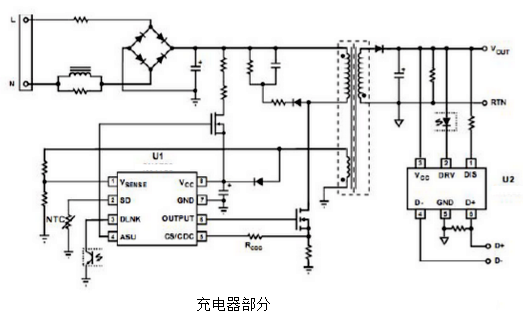

快速充电方案包含两个部分，充电器部分和电源管理部分，电源管理部分的芯片置于移动智能终端内，有独立的电源管理芯片，也有的直接集成在手机套片中，电源管理芯片对锂电池的整个充电过程实施管理和监控，包含了复杂的处理算法，锂电池充电包括几个阶段：预充阶段、恒流充电阶段，恒压充电阶段、涓流充电阶段，充电管理芯片根据锂电池充电过程的各个阶段的电器特性，向充电器发出指令，通知充电器改变充电电压和电流，而充电器接收到来自充电管理系统的需求，实时调整充电器的输出参数，配合充电管理系统实现快速充电。
