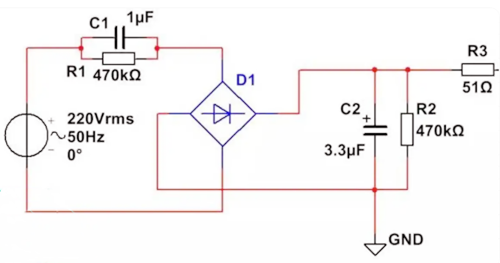

LED灯泡控制电路的元器件，包括电阻、电容、二极管，电路板很简单，包含的元件并不多，如图所示：
图中只画了部分LED，电容C1和电阻R1组成阻容降压电路，降压后通过桥式整流电路进行整流，整流后用电容进行滤波，然后通过限流电阻R3输出电压点亮2组LED灯，只需要这些元件就做成了一个LED灯泡。
LED节能灯电路图

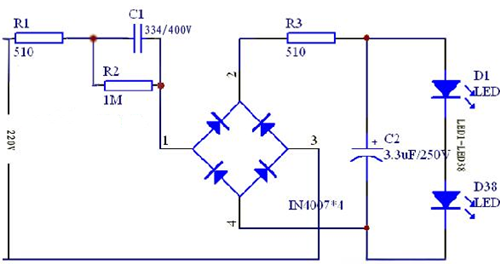

LED灯杯的实用电路图，该灯以220V电源供电。经过C1降压电容的降压，220V交流电被全桥整流，再经过C2滤波，最终通过限流电阻R3为串联的38颗LED提供稳定的恒流电源。每颗LED的额定电流为20mA。然而，在制作节能灯时，我们必须考虑诸多因素对LED的影响，诸如光衰和发热问题。由于LED的安装密度高，热量难以散发，因此LED的温度对其光衰和寿命产生显著影响。若散热不佳，将可能导致光衰减。此外，LED的特性决定其温度升高时电流也会增大，这在制作大功率照明产品时尤为需要注意。散热问题不仅影响LED的稳定性，还可能缩短其使用寿命。对于小功率LED，通常采用自散热方式，因此在电路设计中需谨慎控制电流大小。
在图示的电路中，R1作为保护电阻，R2是电容C1的卸放电阻，而R3限流电阻则用于防止电压和温度升高时LED电流过大。C2滤波电容的作用是在开灯瞬间吸收冲击电流，保护LED不受损伤。由于C1的存在，开灯时会有一个较大的充电电流，但有了C2的介入，该电流被完全吸收，从而起到开灯防冲击的保护作用。
此电路特别适用于小功率灯杯，具有体积小、便于安装的特点，被广泛用于各类灯杯产品中。其优点包括恒流源、低功耗、小巧经济等。但在设计时需注意选用耐压400V以上的涤纶或CBB电容作为降压电容，滤波电容的耐压则需达到250V以上。此电路可驱动20至40颗20mA的LED，满足多种照明需求。
led节能灯电路原理图

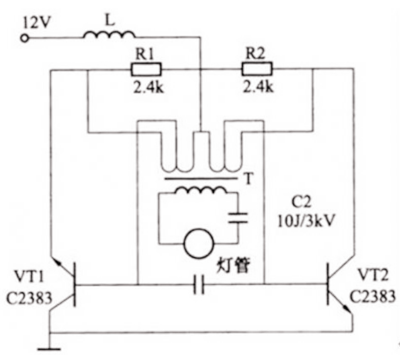

如图所示是一款12V低压节能灯电路，电流约2A，灯管的启动电压时经过12V电源接通后，由三极管VT1、VT2、C1和变压器T组成的震荡电路产生几十千赫兹高频交流电，并经过升压变压器T升压后产生的。此电路中荧光灯的频率很高，并且震荡晶体管VT1、VT2、变压器T都不发热，功率因数较高，特别适合用于移动照明或长时间应急照明。供电电源也可以是任何一种10~14V直流电源，如用汽车的12V电瓶供电等。
