LED照明电路原理

LED照明电路是一种将电能转换为光能的电路，使用LED（发光二极管）作为光源。LED由一个PN结组成，当电流通过时，电子和空穴在PN结区域复合，释放出能量并发出光子。这个过程是高度量子化的，因此LED能够发出特定波长和颜色的光。

LED照明电路通常包括电源部分、驱动电路和控制电路三个部分。电源部分用于提供稳定的电源电压或电流，一般可以使用开关电源或直流电源来提供。驱动电路用于将电源电压或电流转化为适合LED正常工作的电压或电流，LED一般需要驱动电流在20mA左右，因此驱动电路可以通过电阻、电流源、电流控制芯片等器件来实现。控制电路用于调节LED的亮度或色温等参数，可以通过PWM调节电流或电压的大小来控制LED的亮度，也可以通过单片机或控制芯片来实现更复杂的调光效果。

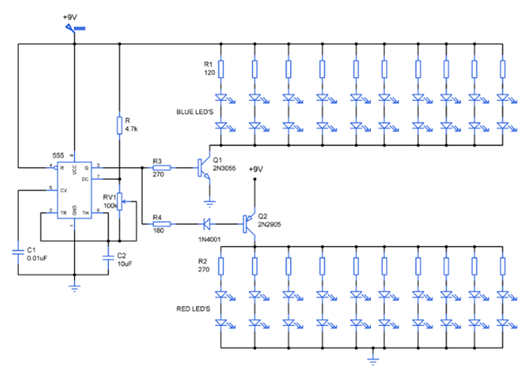

IC555 LED照明电路图

该电路的工作从IC555开始，它被连接为一个发出方波作为输出的无稳态多谐振荡器。

555IC的输出频率取决于RC值R、RV1和C2，改变这些值将导致输出频率发生变化。这可以通过改变可变电阻器RV1的电阻值来完成。

LED照明电路,原理

555 IC 的输出将比供电电压低 1.7v，并且还提供约 200mA 的电流。该电流源不足以容纳 40 个 LED，这就是晶体管开关在该电路中发挥作用的地方。

NPN 晶体管 2N3055 用于打开第 I 组蓝色 LED，而 PNP 晶体管 2N2905 用于打开第 II 组红色 LED。当基极施加超过 0.7V 的正 V 且电流进入基极时，NPN 晶体管导通。但对于 PNP 晶体管，只有当基极连接到负极或接地并且电流离开此处时，它才会导通。

当从 555 IC 获得高电平或逻辑 1 信号时，晶体管 Q1 2N3055 将打开，使蓝色 LED 发光。 R3 是 Q1 的基极电阻，用于限制电流。当从 555 获得低电平或逻辑 0 时，晶体管 Q2 2N2905 将导通，因为基极端子将等于零电位。这使得红色 LED 发光，并且 R4 起到限制电流的作用。

综上所述，555 发出的高信号将使蓝色 LED 发光，而低信号将使红色 LED 亮起。因此，连续方波输出可与 LED 产生交替的照明效果。可以在晶体管 Q2 的基极串联添加一个二极管，以避免信号为高电平时发生切换。

LED照明电路图

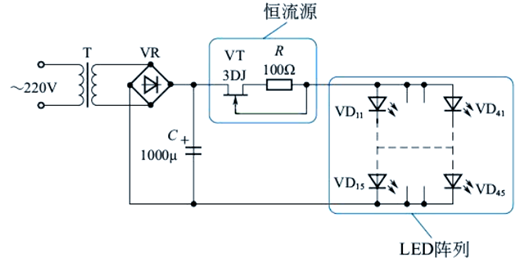

整流电路由电源变压器T和整流桥堆UR组成，其作用是将220V的市电转化为18V的直流电压。经过C滤波后，这个直流电压即可作为照明电源使用。

0个LED灯被巧妙地设计成每5个串联为一组，总共分为4组进行并联，从而构成了台灯的照明阵列。这样的布局不仅确保了每组LED的电流保持一致，降低了整体电流，还有效地保证了即使某一组LED损坏，其他组仍能继续提供照明。为了进一步提升照明品质和效果，该台灯还采用了恒流供电技术。在图2-35所示的电路中，场效应管VT与电阻R共同构成了一个恒流源，为LED照明阵列提供了稳定且高效的电流供应。

LED照明电路,原理

结型场效应管在LED台灯电路中发挥着重要作用，它可以轻松地构成恒流源，为LED提供稳定的电流。其恒流原理在于，当场效应管的漏极电流ID意外增加时，源极电阻RS上产生的负栅压也会相应增大，从而抑制ID的进一步增加；反之，当ID减小，负栅压也会相应减小，促使ID回升。这样的设计确保了电流ID的稳定输出。其中Up代表场效应管的夹断电压。
