占空比计算公式,pwm占空比详解-KIA MOS管
信息来源：本站 日期：2025-05-29
占空比（Duty Cycle），是用来量化一个周期性信号中某一特定状态（例如高电平或低电平）在整个周期中所占的时间比率。
占空比计算公式如下：

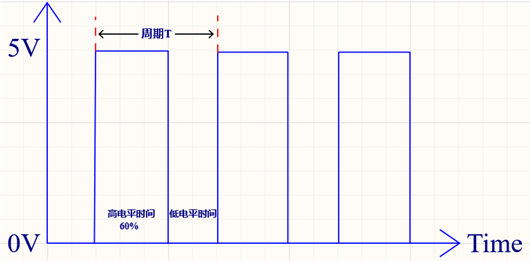

脉冲高电平持续时间（Ton）：是脉冲信号处于高电平状态的时间。
脉冲周期（T）：是脉冲信号从开始到重复出现所需的时间长度（即：高电平时间+低电平时间）。
例如：如果一个脉冲信号的高电平持续时间为6毫秒（ms），而其总的周期为10毫秒（ms），那么它的占空比就是：
占空比单位：%（0%~100%）；
PWM（脉宽调制），是一种通过改变信号的占空比来控制电路输出的技术。在电路控制方面，常用于模拟信号的数字化、电机速度控制和灯光调节等应用。
控制PWM信号的占空比，可以通过改变所选用的控制器或硬件连接方式来实现。一般来说，在单片机中使用PWM通道来输出脉宽调制信号。在软件上可以设置一个数值来改变PWM的占空比，从而达到控制电路输出的目的。
应用场景
电机控制：
占空比越大，电机平均电压越高，转速越快。
典型频率范围需兼顾稳定性与能耗（如50Hz-20kHz）。
LED调光：
通过高频PWM(>80Hz)调节占空比，实现无闪烁亮度控制。
电源转换：
在BUCK/BOOST电路中，占空比调节决定输出电压与输入电压的比值。
