MOS管实现双向充电的原理是通过控制两个背靠背连接的MOS管的栅极信号，使得电流可以在两个方向上流动。
当控制输出为高电平时，一个MOS管导通，允许电流从一个方向流动；当控制输出为低电平时，另一个MOS管导通，允许电流从相反方向流动。这种设计使得电流可以在两个方向上自由流动，从而实现双向充电功能。

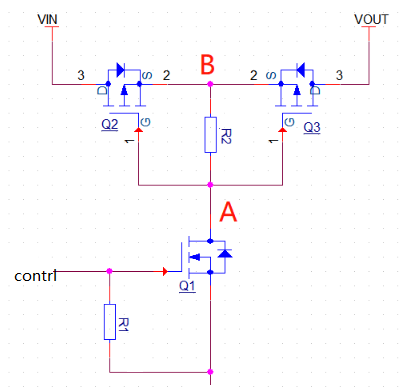

电路结构：
双向充电电路通常由两个背靠背连接的MOS管（Q1和Q2）组成。Q1和Q2的源极和漏极相连，栅极分别由不同的控制信号控制。当控制输出为高电平时，Q1导通，允许电流从VIN流向VOUT；当控制输出为低电平时，Q2导通，允许电流从VOUT流向VIN。
工作原理：
正向充电：当控制输出为高电平时，Q1的栅源电压Vgs大于阈值电压Vth，Q1导通。此时，A点电位降低，B点电压为VIN减去二极管导通电压，Q2的栅源电压Vgs小于阈值电压Vth，Q2不导通。因此，电流从VIN经过Q1流向VOUT。
反向充电：当控制输出为低电平时，Q2的栅源电压Vgs大于阈值电压Vth，Q2导通。此时，B点电位升高，A点电压为VIN减去二极管导通电压的负值，Q1的栅源电压Vgs小于阈值电压Vth，Q1不导通。因此，电流从VOUT经过Q2流向VIN。
当控制输出为低电平时，Q1的栅源电压Vgs=0，Q1不导通Q2的栅源之间电压相等，不导通，VOUT没有输出。
当控制输出为高电平时，Q1导通。A点电位变为低，B点电压为VIN-二极管Q导通电压，对于Q2来说Vgs=0-（VIN-0.7)=0.7-VIN<Vgs(th)，导通，B点电压变为VIN，此时对于Q3来说，栅源电压Vgs=0-VIN=-VIN<Vgs（th)，导通，VIN到VOUT的输出。反之从VOUT到VIN也一样这个电路为共控制端的对称双向充电电路。
