MOS芯片的外壳具有支撑、?；ぁ⒗淙吹淖饔?同时还为芯片提供电气连接和隔离,以便MOS器件与其它元件构成完整的电路，对于整个供电系统而言起着不可或缺的稳压作用。

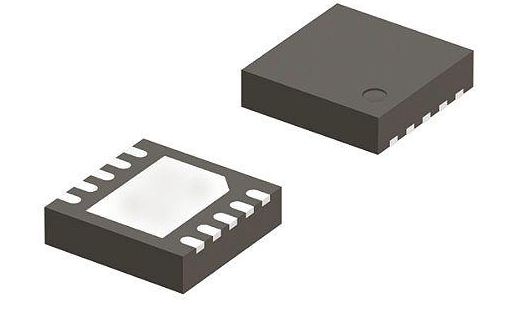

DFN封装是一种无引脚的封装形式，采用双边或方形扁平无铅封装，仅两侧有焊盘。DFN8表示焊盘数是8个，典型主体尺寸长度通常介于2-7mm，焊盘间距通常为0.5-0.95mm，特点是灵活性高，常用于集成电路芯片的封装。
DFN体积上较SOT-23大，但小于TO-252，一般在低压和30A以下中压MOS管中有采用，得益于产品体积小，主要应用于DC小功率电流环境中。
DFN-8封装具有较小的封装尺寸。由于它是无引线封装，因此可以在相同封装面积下容纳更多的引脚，从而实现更高的集成度。这对于电子产品的微型化设计非常有利，可以节省空间，提高产品性能。
具有良好的散热性能。由于封装底部直接与PCB板焊接，因此可以更好地将热量传导到PCB板上，提高散热效率。这对于集成电路芯片来说非常重要，可以有效降低芯片温度，提高其稳定性和可靠性。
具有良好的电气性能。由于封装底部直接与PCB板焊接，可以减少引脚长度，降低电阻和电感，从而减小信号传输的延迟和损耗，提高信号传输的稳定性和可靠性。
DFN-8封装是一种具有较小封装尺寸、良好散热性能、良好电气性能和良好焊接性能的封装技术。
DFN8封装尺寸
DFN8封装并无统一尺寸，其长宽常见范围为2mm至8mm，具体尺寸取决于制造商和产品型号。
主要特点：
长宽范围：通常在2mm至8mm之间，例如常见的3mm×3mm、2mm×2mm或8mmx8mm。
高度：普遍较薄，多数型号高度在1mm左右，有利于紧凑设计。
具体示例
3mmx3mm：典型代表如Analog Devices的8引脚DFN封装，详细尺寸包含焊盘间距0.5mm等参数。
2mm×2mm：WCH的CH系列IC采用此类紧凑设计，适用于空间受限场景。
8mmx8mm：某些大功率器件采用更大尺寸以优化散热，如国产SIC二极管的DFN8*8装。
其他参数
焊盘间距：通常为0.5mm至0.95mm，确保高密度电路布局的可行性。
散热性能：底部外露焊盘设计提升热传导效率，常见于需散热优化的器件。
