光伏逆变器和储能逆变器的区别-KIA MOS管
信息来源：本站 日期：2025-05-20
逆变器是一种将直流电源转换为交流电源的设备。它利用半导体器件(如场效应管或晶闸管等)的开关特性，通过快速切换来控制电源电压和电流，从而实现直流电到交流电的转换。
光伏逆变器，也称为变流器或反流器，是一种将直流电流（DC）转变为交流电流（AC）的元器件。
工作原理主要由控制系统、逆变电路和滤波电路三部分组成。逆变电路首先将直流电流转变为交流电流，然后通过滤波电路过滤掉不必要的信息，最后输出稳定的交流电。光伏逆变器通过振荡电路将直流电转变为交流电，线圈升压将不规则的交流电流转为方波交流电流，整流器再将方波交流电流转变为正弦波交流电流。

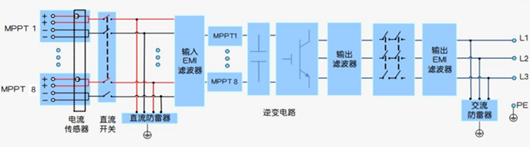

光伏逆变器拓扑图
储能逆变器(PCS)是一种更为复杂的电力电子设备，它不仅具有将直流电转换为交流电的功能，还能实现电能的储存和双向流动。
储能逆变器涉及通过电力电子器件对电能进行转换和调节，实现功率的传输、转换和控制。PCS主要包括整流、逆变、DC/DC变换等模块部分，其中逆变模块只是其组成部分之一。
在充电过程中，储能逆变器将来自太阳能电池板或其他可再生能源发电设备产生的直流电能转换为交流电能，并通过逆变器内部的储能装置（如电池组）进行储存。当需要使用储存的电能时，储能逆变器再将电池组的直流电能转换为交流电能，并通过输出端口将其提供给负载设备。

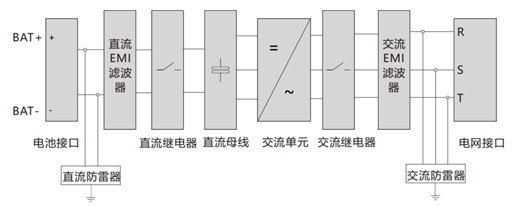

储能逆变器拓扑图
光伏逆变器与储能逆变器的核心区别在于功能定位与能量转换方式：光伏逆变器专注于将太阳能板的直流电单向转换为交流电，而储能逆变器具备双向转换能力，可管理电池充放电并实现电网互动。
在应用场景方面，光伏逆变器主要应用于太阳能发电系统，如户用光伏系统、工商业光伏项目和大型地面电站等。它主要的功能是将太阳能发电系统的直流电能转换为交流电能并并入电网。

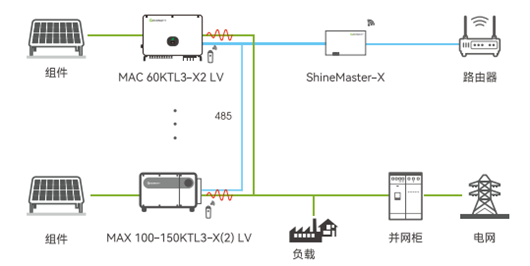

光伏逆变器系统图
储能逆变器则更侧重于在电化学储能系统中的应用，如储能电站、集中式或组串式、工商业及户用等场景。在这些场景中，储能逆变器通过智能管理充电和放电过程，实现了可再生能源的高效利用和储存，为各种应用场景提供稳定、可靠的电力支持。

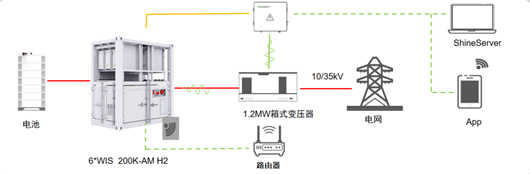

储能逆变器系统图
