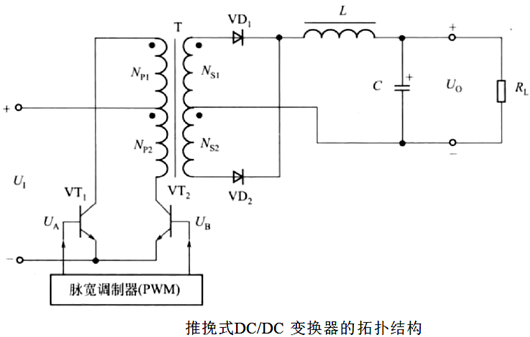

推挽式变换器是通过两个开关管交替导通，驱动变压器初级绕组，实现能量传递与电压转换。其核心机制是利用相位差180°的控制信号，使两个开关管轮流导通，将直流输入转换为高频交流，再经变压器耦合和整流滤波后得到稳定输出。
工作原理步骤
交替导通与能量传递阶段：
当控制信号UA为高电平时，开关管VT1导通，输入电压施加到变压器初级绕组Np1，形成初级电流Ip1。此时次级绕组Ns2感应出电压，使二极管 VD2导通，电流经滤波电感L向负载供电。

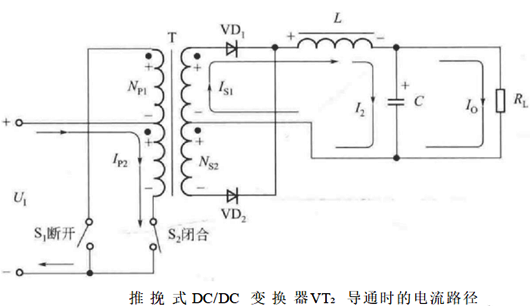

当控制信号UB为高电平时，开关管VT2导通，输入电压施加到初级绕组Npz，形成初级电流Ip2。次级绕组Ns1感应出反向电压，使二极管VD1导通，电感L继续储能并向负载供电。
该过程通过脉宽调制器（PWM）产生的两路互补信号控制，确保两个开关管交替工作，避免同时导通。

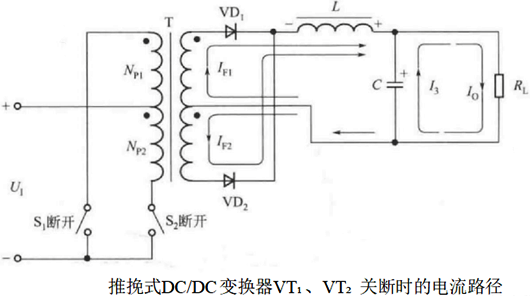

推挽式 DC/DC 变换器是通过交替导通两个功率开关管（VT? 和 VT?）来实现能量转换的。

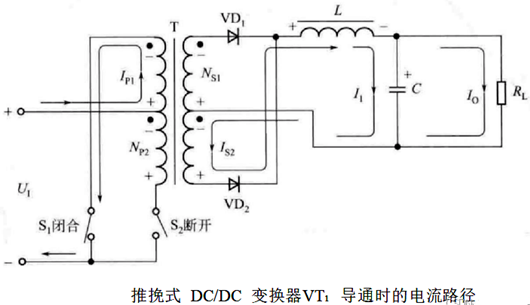

控制信号 UA 为高电平时（VT1 导通，VT2 关断）
电路状态：当控制信号 UA 为高电平时，VT1 导通，VT2 关断。此时，VT1 导通，相当于开关 S1 闭合，VT2 关断，相当于开关 S2 断开。
电流路径：输入电压 U1 加到初级绕组 Npi 的两端，初级电流 Ip1 线性增加。高频变压器次级绕组 Ns2 产生的感应电压 Us2 施加到输出滤波电感 L 左端，形成线性增加的次级电流 Is2。
输出电流
