步进电机驱动器接线图,接线方法-KIA MOS管
信息来源：本站 日期：2025-05-12
步进电机驱动器，作为一种将脉冲信号转化为电机转动动力的电子装置，凭借其出色的控制能力，在精确操控步进电机的速度、步距以及步数方面发挥着关键作用。
工作机制：一旦控制器接收到脉冲信号，它便会以特定的频率引发电平的变动。这一变化随后在电路板上被精心转换为驱动电机转动的指令信号，进而实现对电机运动的精准把控。

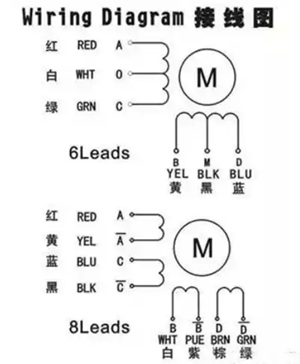

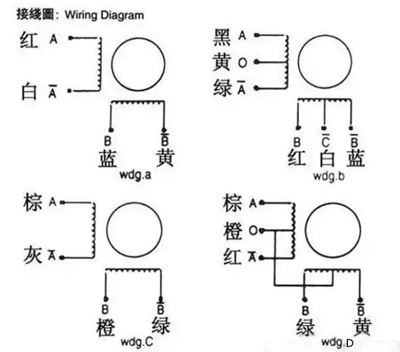

步进电机接线图
步进电机驱动器的工作流程步骤：
控制器接收脉冲信号：当控制器接收到外部输入的脉冲信号时，会按照设定的频率产生相应的电平变化。
脉冲信号转换：这些电平变化经过电路板的处理，被转换为能够精确控制电机转动的信号。
控制电机转动：步进电机驱动器接收并解析这些转换后的信号，根据信号的不同特征，如方向、步数和速度，来操控电机的相应动作。这使得步进电机能够根据需求进行精确的运动控制。步进电机驱动器因其结构简洁、运行可靠以及易于控制等特点，在工业自动化领域中发挥着至关重要的作用。

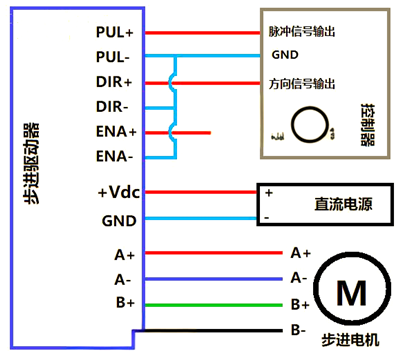

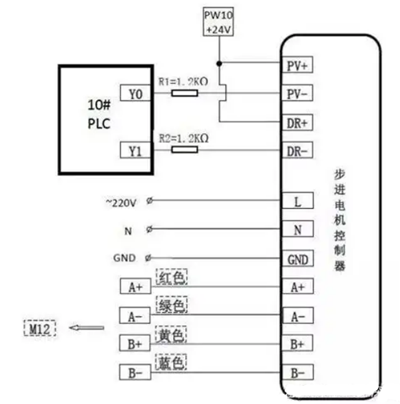

将步进电机驱动器的脉冲输入信号和方向输入信号的正极与表控的5V端子相连。
将脉冲输入信号的负端与表控的Y1输出端子相接。
将方向输入信号的负端与表控的Y2输出端子相连。
接下来，需要设置步进电机驱动器的细分，通常可以设定在8（1600）左右，并根据实际需求进行微调。
设置步进电机的正转，可以通过一行设置实现，其中X1作为正转启动开关。
对于步进电机的反转，需要设置X2为反向启动开关，同时Y1输出脉冲，Y2输出方向信号，通过两行设置实现反转动作。
